MTD015729

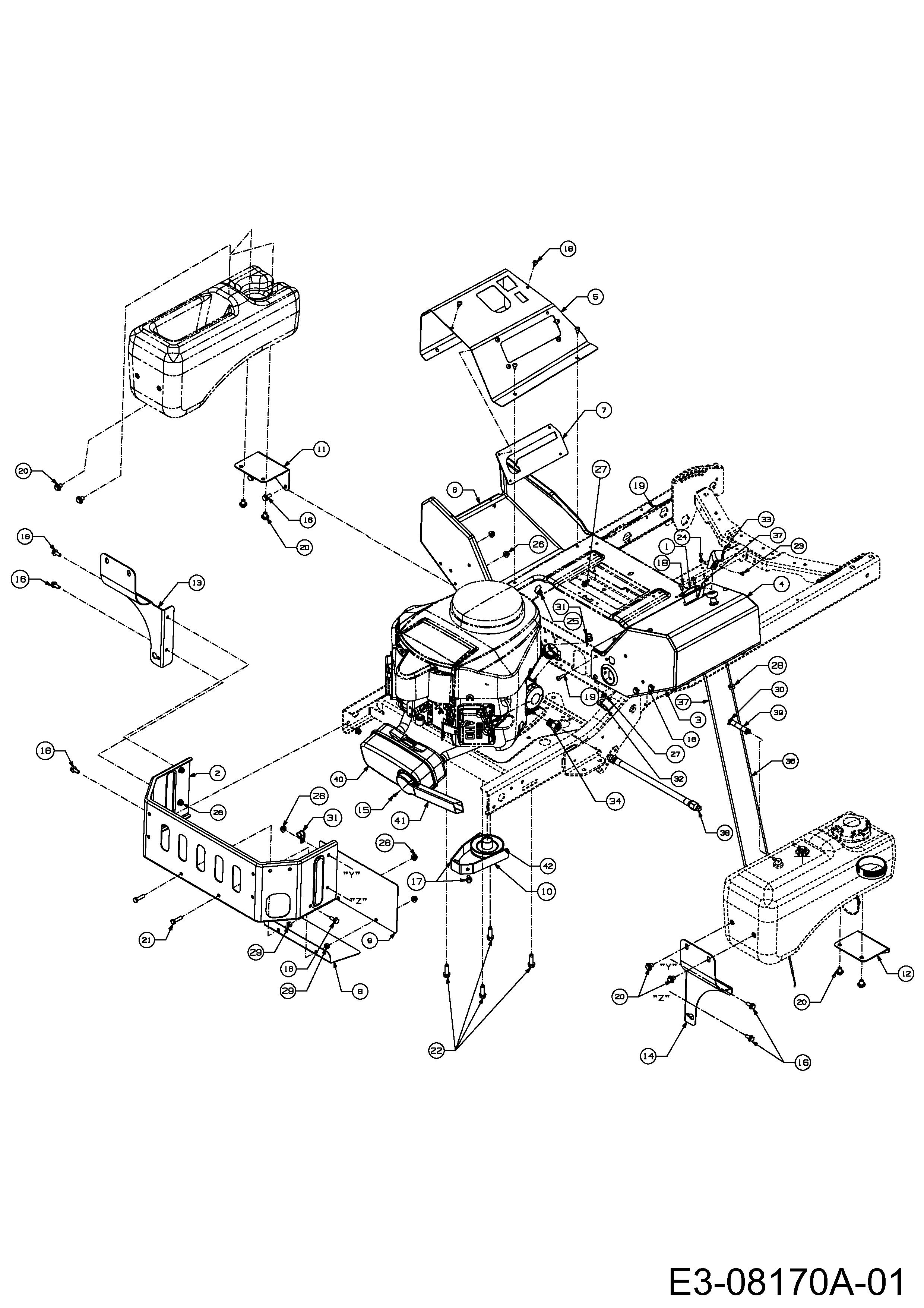

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD015729

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 703-05899 BRKT:THROT:KAW:EXPORT £60.41 Add
002 703-07570 BUMPER LOWER REAR (OBSOLETE) N/A
003 703-07583B CONSOLE LOWER RH N/A POA
004 703-07584 CONSOLE UPPER RH N/A POA
005 703-07585 CONSOLE UPPER LH N/A POA
006 703-07588B CONSOLE LOWER LH N/A POA
007 703-07627A BRKT LOCK BRAKE PARK N/A POA
008 703-07658 SHIELD:HEAT N/A POA
009 703-07739 SHIELD:HEAT N/A POA
010 703-08000 GUIDE ASSY-BELT N/A POA
011 703-08313B FRONT MOUNTING PAD N/A POA
012 703-08314B BRKT FUEL N/A POA
013 703-08598 FRONT MOUNTING PAD N/A POA
014 703-08599 BRKT FUEL N/A POA
015 710-0227 SCR:AB:#8-18:0.500:HXINDWH £2.92 Add
016 710-04043 SCREW:HEX FLG:5/16-18:WZLK £10.70 Add
017 710-04484 SCR:TT:5/16-18:.750:HXINDWSH £5.02 Add
018 710-05070 SCR:TT:1/4-20:.5:PANTRXI:BLK £3.98 Add
019 710-05074 Screw £6.92 Add
020 710-05361 SCREW HEX WIZ N/A POA
021 710-0874 HHCS:5/16-18:1.25:GR5:SPEC £3.05 Add
022 710-1315 SCR TT 3/8-16 1.250 HXINDWSH S £5.43 Add
023 710-3217 SCR:MACH:#8-32:0.375:TRUSPHI £3.17 Add
024 712-0142 NUT:HEX:#8-32:GRA £3.09 Add
025 712-0271 NUT:SEMS:1/4-20 £2.89 Add
026 712-04063 FLANGED NUT £4.00 Add
027 712-04064 NUT FLGLK 1/4 20 GRF NYLON £6.31 Add
028 712-3005 NUT:FLGLK:3/8-16:GR5 £3.32 Add
029 712-3010 NUT 5/16 x 18 £2.64 Add
030 726-0205 HOSE CLAMP 1/2 INCH DIA. £3.28 Add
031 726-0272 Clamp £2.84 Add
032 726-0475 CLAMP-HOSE £28.56 Add
033 731-06593 KNOB:THROTTLE £13.19 Add
034 737-04138 FTG:1.0 HEX x M20 METRIC THD £26.11 Add
036 746-04057 NO LONGER AVAILABLE N/A POA
037 746-1086 CBL:THROT:39"LGx.62 INTEK TWIN £23.10 Add
038 751-10291A HOSE-OIL DRAIN 13,75 LG £57.16 Add
040 751-11278 MFLR:TWIN:KAWASAKI:FS600V £112.74 Add
041 751-11424A DEFLECTOR MUFFLER £51.62 Add
042 756-04415 PUL:ENG:ELEC PTO £43.54 Add
