MTD014654

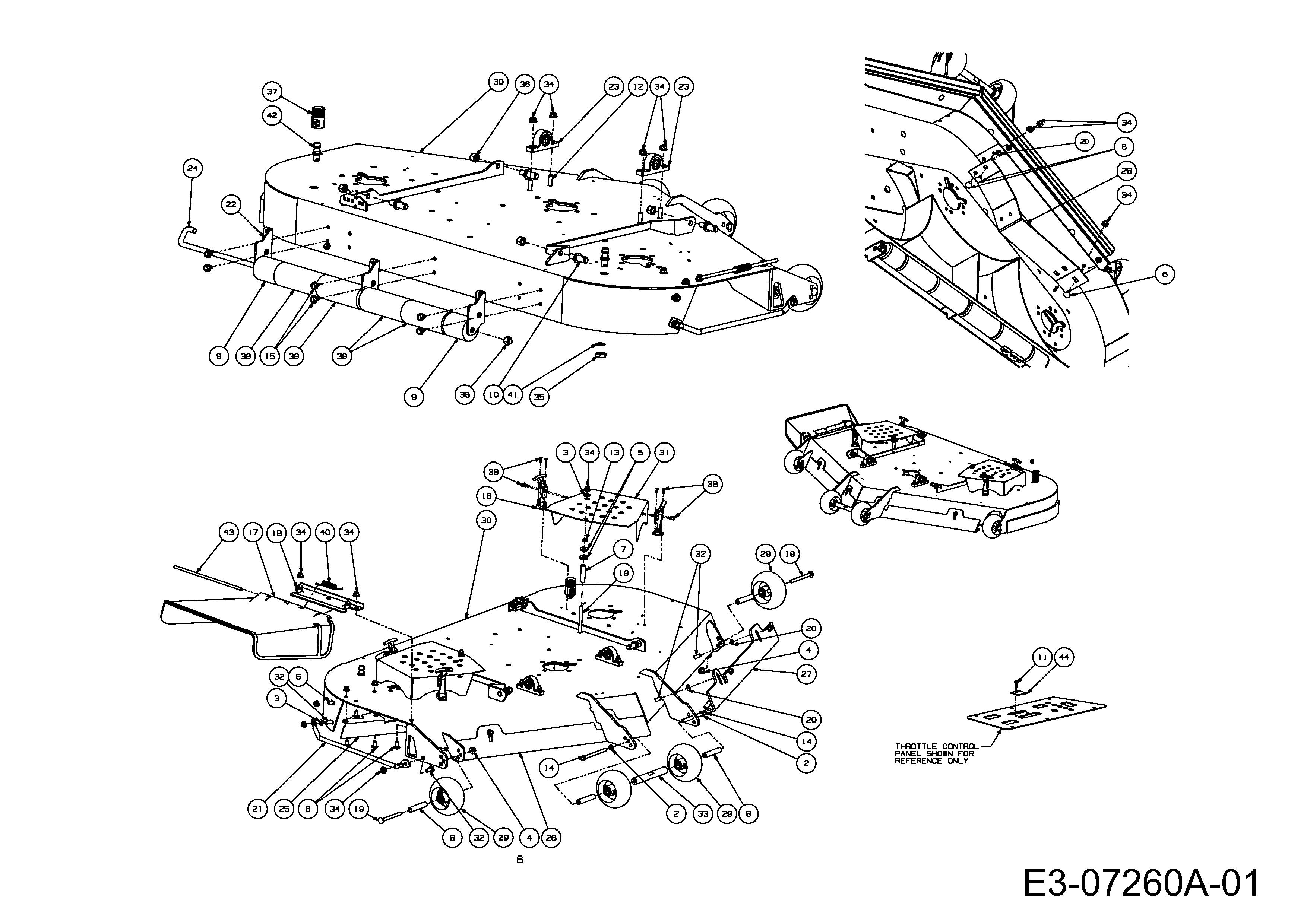

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD014654

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 712-3017 NUT:JAM:3/8-16:GR5 £2.83 Add
002 736-0169 L. WASHER £2.75 Add
003 00012158 WASHER .406X.813X.063 N/A POA
004 00022560 NO LONGER AVAILABLE N/A POA
005 00083192 WASHER-FLAT £3.62 Add
006 710-3178 BOLT SHORT NECK CARR £10.91 Add
007 01000395 SPACER .400X.560X2.45 N/A POA
008 750-3193 BUSH £16.32 Add
009 01001169 ROLLER-GRASS CATCHER N/A POA
010 01001745 PIN 5/8X1.2LG £13.42 Add
011 01001864 FLANGE SCREW #10-24X.500 N/A POA
012 710-3034 BOLT:CRG:3/8-16:1.25:GR1 £7.96 Add
013 01002511 JAM NUT 3/8-16 N/A POA
014 710-0944 SCREW HEX CAP £4.29 Add
015 01004304 SCREW SELF TAPP 3/8-16 X.50 N/A POA
016 01005869P HANDLE, LATCH £48.60 Add
017 01006693 CHUTE-DEFLECTOR BLK PLAS. £53.97 Add
018 01006748 CHUTE DEFLECTOR BRACKET £77.51 Add
019 01008049 CARRIAGE BOLT 3/8-16X4.00 £12.53 Add
020 01008225 PUSH NUT .335X.780X.700 N/A POA
021 01008644 FINGER GUARD £30.81 Add
022 01008790 RIGHT ROLLER MOUNT BRACKET N/A POA
023 02000109 BLOCK PILLOW LIFT £82.95 Add
024 02002800 J-HOOK £33.95 Add
025 02005195 CHUTE BAFFLE £50.56 Add
026 02005200 DECK:SKIRT N/A POA
027 02005201 LH FRONT ADJUSTABLE SKIRT N/A POA
028 02005694 ADJUSTABLE BAFFLE £81.58 Add
029 634-3159 WHEEL ASSY´S 5" £32.01 Add
030 680-00117 DECK ASM. N/A POA
031 703-06871 BELT COVER N/A POA
032 710-3168 CARRIAGE BOLT 3/8 INCH X 1 INCH £6.68 Add
033 711-05159 SHAFT- BALL WHEEL MOUNT £41.00 Add
034 712-04065 NUT £3.83 Add
035 712-0641 NUT £6.16 Add
036 712-3083 NUT £2.66 Add
037 721-04041 ADAPER:WATER NOZZLE £15.96 Add
038 728-04033 RIVET 3/16 N/A POA
039 731-3005 ROLLER £40.41 Add
040 732-04797 SPR:TORSN:180:.639x2.16x.12:YZ £10.89 Add
041 736-0760 WASHER £3.82 Add
042 737-04003D NOZ:DECK:WATER £18.23 Add
043 747-3384 ROD:DFL:CHUT £14.14 Add
044 783-06677 THROTTLE CONTROL BRACKET N/A POA
