MTD012478

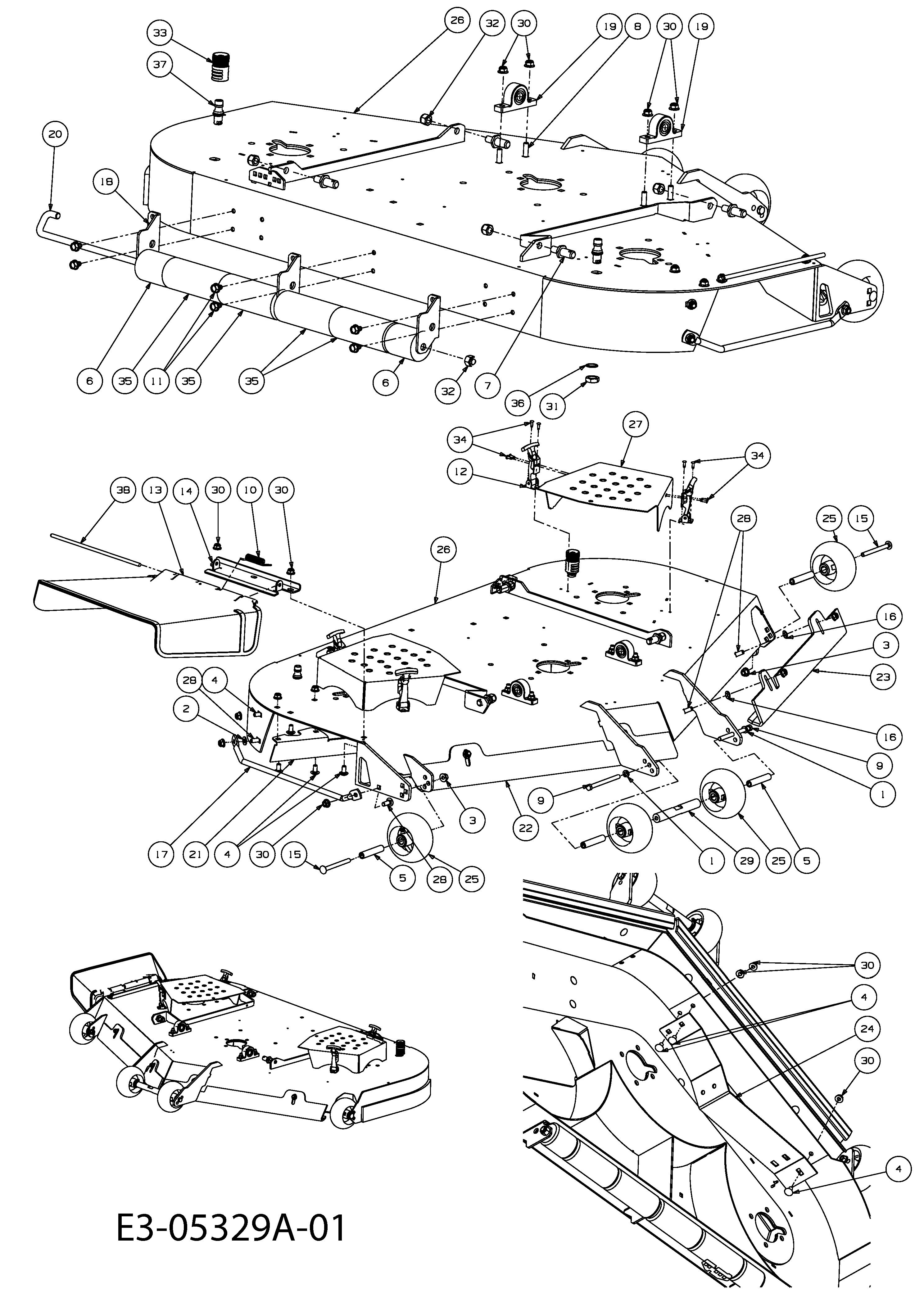

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD012478

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 00012157 WASH:LOCK:3/8:SPLT:REG £3.05 Add
002 00012158 WASHER .406X.813X.063 N/A POA
003 00022560 NO LONGER AVAILABLE N/A POA
004 710-3178 BOLT SHORT NECK CARR £10.91 Add
005 01000398 N/A POA
006 01001169 ROLLER-GRASS CATCHER N/A POA
007 01001745 PIN 5/8X1.2LG £13.42 Add
008 01002010 N/A POA
009 01002539 SCREW HEX CAP £4.29 Add
010 01003253 SPR:TORSN:180:.639x2.16x.12:YZ £10.89 Add
011 01004304 SCREW SELF TAPP 3/8-16 X.50 N/A POA
012 01005869 HANDLE, LATCH £48.60 Add
013 01006693 CHUTE-DEFLECTOR BLK PLAS. £53.97 Add
014 01006748 CHUTE DEFLECTOR BRACKET £77.51 Add
015 01008049 CARRIAGE BOLT 3/8-16X4.00 £12.53 Add
016 01008225 PUSH NUT .335X.780X.700 N/A POA
017 01008644 FINGER GUARD £30.81 Add
018 01008790 RIGHT ROLLER MOUNT BRACKET N/A POA
019 02000109 BLOCK PILLOW LIFT £82.95 Add
020 02002800 J-HOOK £33.95 Add
021 02005195 CHUTE BAFFLE £50.56 Add
022 02005200 DECK:SKIRT N/A POA
023 02005201 LH FRONT ADJUSTABLE SKIRT N/A POA
024 02005694 ADJUSTABLE BAFFLE £81.58 Add
025 634-3159 WHEEL ASSY´S 5" £32.01 Add
026 680-00117 DECK ASM. N/A POA
027 703-06871 BELT COVER N/A POA
028 710-3168 CARRIAGE BOLT 3/8 INCH X 1 INCH £6.68 Add
029 711-05159 SHAFT- BALL WHEEL MOUNT £41.00 Add
030 712-04065 NUT £3.83 Add
031 712-0641 NUT £6.16 Add
032 712-3093 N/A POA
033 721-04041 ADAPER:WATER NOZZLE £15.96 Add
034 728-04033 RIVET 3/16 N/A POA
035 731-3005 ROLLER £40.41 Add
036 736-0760 WASHER £3.82 Add
037 737-04003D NOZ:DECK:WATER £18.23 Add
038 747-3384 ROD:DFL:CHUT £14.14 Add
