MTD010987

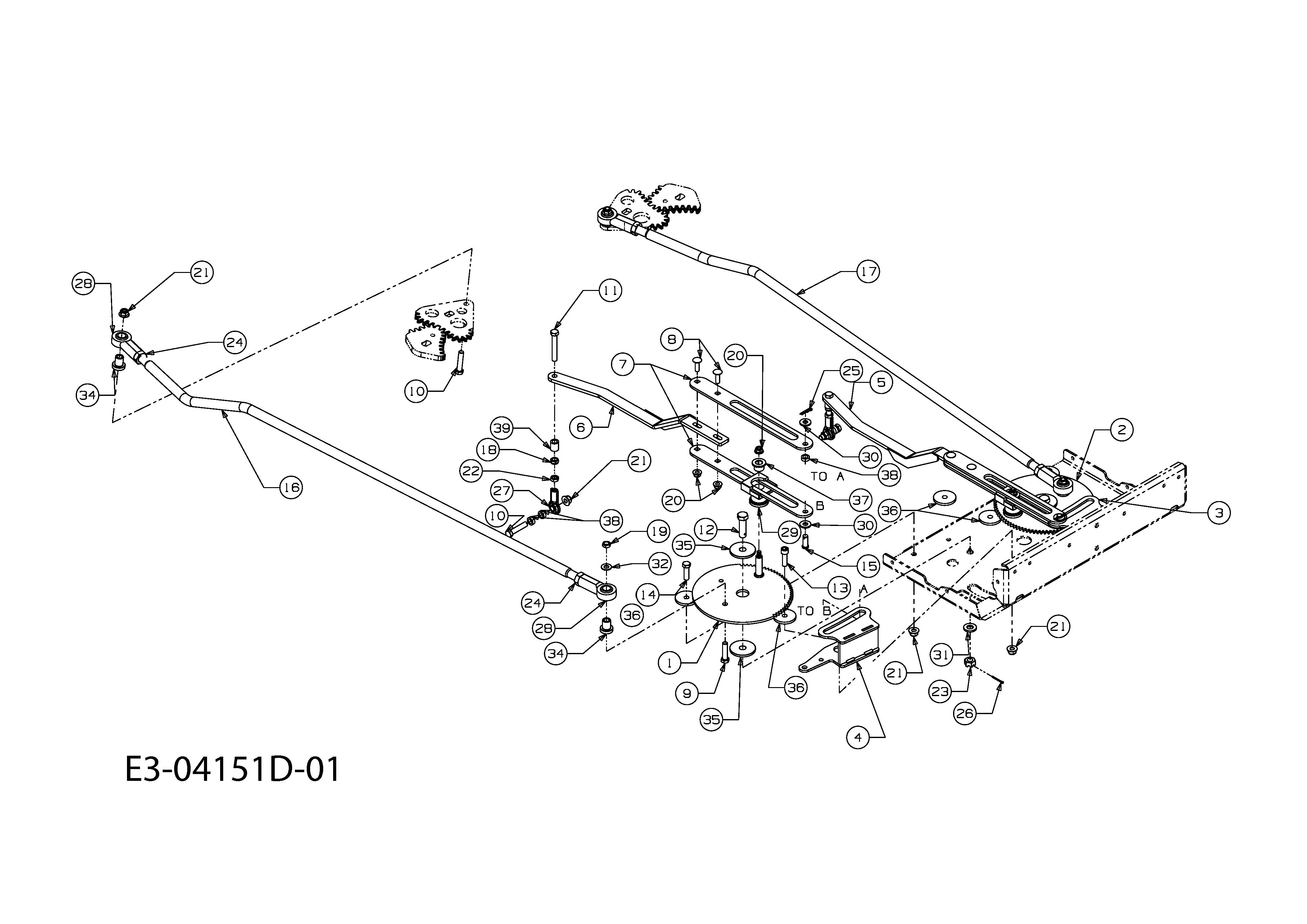

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD010987

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 603-04580 NO LONGER AVAILABLE N/A POA
002 603-04581 NO LONGER AVAILABLE N/A POA
003 603-04588 BRKT ASM:CONT LH N/A POA
004 603-04589 BRKT ASM:CONT RH N/A POA
005 603-04592A LINK ASM:CONT:FC LH N/A POA
006 603-04593A LINK ASM:CONT:FC RH N/A POA
007 703-06531B PLT:CAM:FRT CUT 703-06531A £37.03 Add
008 710-0276 SCREW:CRG:SPL:5/16-18:1.00 £3.51 Add
009 710-0344 NO LONGER AVAILABLE N/A POA
010 710-0347 HEX SCR £3.54 Add
011 710-0369 SCRE.HHCS:3/8-24:2.50:GR5:SPEC £8.03 Add
012 710-04775 HHCS: 1/2-20:1.75:GR5:STD £9.26 Add
013 710-04789 SCR:SHCS:3/8-16X1.250 £7.54 Add
014 710-3005 BOLT £3.09 Add
015 711-0173 PIN-CLEVIS:.375 DIA x .969 £7.95 Add
016 711-04899 LINK:DRAG:FC:RIGHT £61.52 Add
017 711-04953 LINK:DRAG:FC LEFT £65.07 Add
018 712-0116 HEX NUT £3.77 Add
019 712-0181 HEX JAM L NUT £3.51 Add
020 712-04063 FLANGED NUT £4.00 Add
021 712-04065 NUT £3.83 Add
022 712-0711 NUT £2.92 Add
023 712-3012 NUT:HEX:1/2-20:GR5:SLOT £4.57 Add
024 712-3056 NUT:JAM:5/8-18:GR5 £3.62 Add
025 714-0104 PIN INTERNAL COTTER £2.65 Add
026 714-0111 COTTER PIN £3.05 Add
027 723-04035 END:ROD:B/JNT:.375 £39.31 Add
028 723-04050 BALL JOINT 0.625 ID x 5/8-18 £69.37 Add
029 731-06317 BOX:GUIDE:STEERING £23.72 Add
030 736-0300 WASHER £2.68 Add
031 736-0326 FLAT WASHER :510*1.00*125 £3.51 Add
032 736-0864 WASHER THRUST £3.41 Add
034 738-04328 SPACER:SHLDR:.3825 ID x.6175OD £10.21 Add
035 738-04337A SPACER:SHLDE £19.51 Add
036 738-04392 SPACER £15.10 Add
037 741-0248 Bearing, Flange £13.87 Add
038 750-0535 SPACER £9.61 Add
039 750-0807 SPCR: .385 X.625 X.700 £2.92 Add
