MTD018062

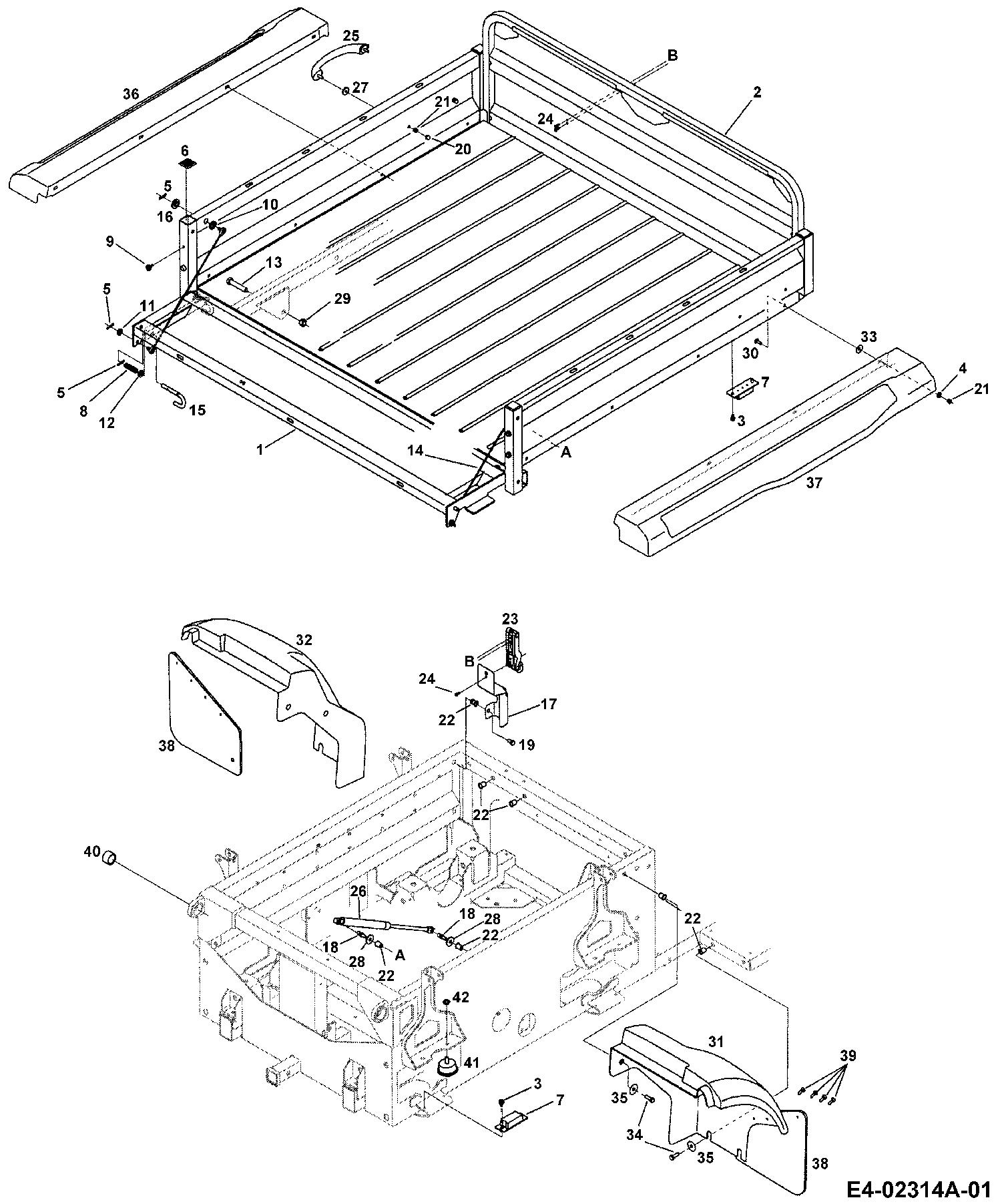

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD018062

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 111.11.114 NO LONGER AVAILABLE N/A POA
002 607-04035 BED ASM-UTILITY N/A POA
003 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
004 736-3020 WASH:FLAT:.271 X.630 X.065 £2.84 Add
005 714-0104 PIN INTERNAL COTTER £2.65 Add
006 720-04036 CAP-SQ PLUG N/A POA
007 731-04016 BUMPER SUSPENSION £30.90 Add
008 732-0306A SPACER £5.03 Add
009 735-0271A UTV TAILGATE GROMMET £8.80 Add
010 736-0162 WASHER:FLAT:.640x1.000x.120 £4.40 Add
011 736-3008 WASH:FL:.344 X.750 X.120 £3.32 Add
012 736-3010 WASH:FL:.407X.812X.135:HD £2.71 Add
013 710-3233 SCREW-HEX £8.64 Add
014 746-0968 CABLE LIFT £23.58 Add
015 747-1116 QUICK RELEASE PINS RH LONG £14.01 Add
016 748-0331 SHLD SPACER £4.03 Add
017 707-04060 BRKT-BED LATCH £65.87 Add
018 710-04166 STUD:BALL:5/16-18 £19.38 Add
019 710-3025 HHCS:5/16-18:.625:GR5:STD £3.15 Add
020 712-0264 NUT:ACORN:1/20-20:w/o LOCK £4.36 Add
021 712-0324 HEX. INS L NUT £3.51 Add
022 712-0703A INSERT-NUT 5/16- £15.63 Add
023 726-04005 LATCH ASM-BED W/KE £99.87 Add
024 728-0123 POP RIVET 3/16 DIA x.450:STY1 £4.03 Add
025 731-04174 HNDL:BAG:W/SCR 400/500 S £56.16 Add
026 732-04109B SPRING £78.50 Add
027 736-0176 WASHER:FLAT:.265 x .938 x .120 £5.43 Add
028 736-0231 WASHER FLAT £3.41 Add
029 712-3022 NUT:HEXLK:1/2-13:GRB:CTRLK £10.31 Add
030 710-0703 SCR:CRG:1/4-20:.75:GR5 £2.92 Add
031 731-04404 FENDER REAR £190.66 Add
032 731-04405 REAR FENDER YELLOW £190.66 Add
033 736-04008 WASH:FLAT:RBR:.344x1.000x.125 N/A POA
034 710-0376 SCREW HEX CAP 5/16 £8.59 Add
035 736-0356 BELL WASHER £3.76 Add
036 731-04411 PANEL-BED SKIRT RH YEL ABS £165.53 Add
037 731-04410 PANEL-BED SKIRT LH YEL ABS £165.53 Add
038 735-04035 FLAP-MUD REAR FENDER B/C N/A POA
039 728-04004 RIVET, POP £6.89 Add
040 741-0761 rubber bush N/A POA
041 731-04011 BUMPER SUSPENSION N/A POA
042 712-04006 HEX. NUT M10-1.25 N/A POA
