MTD015232

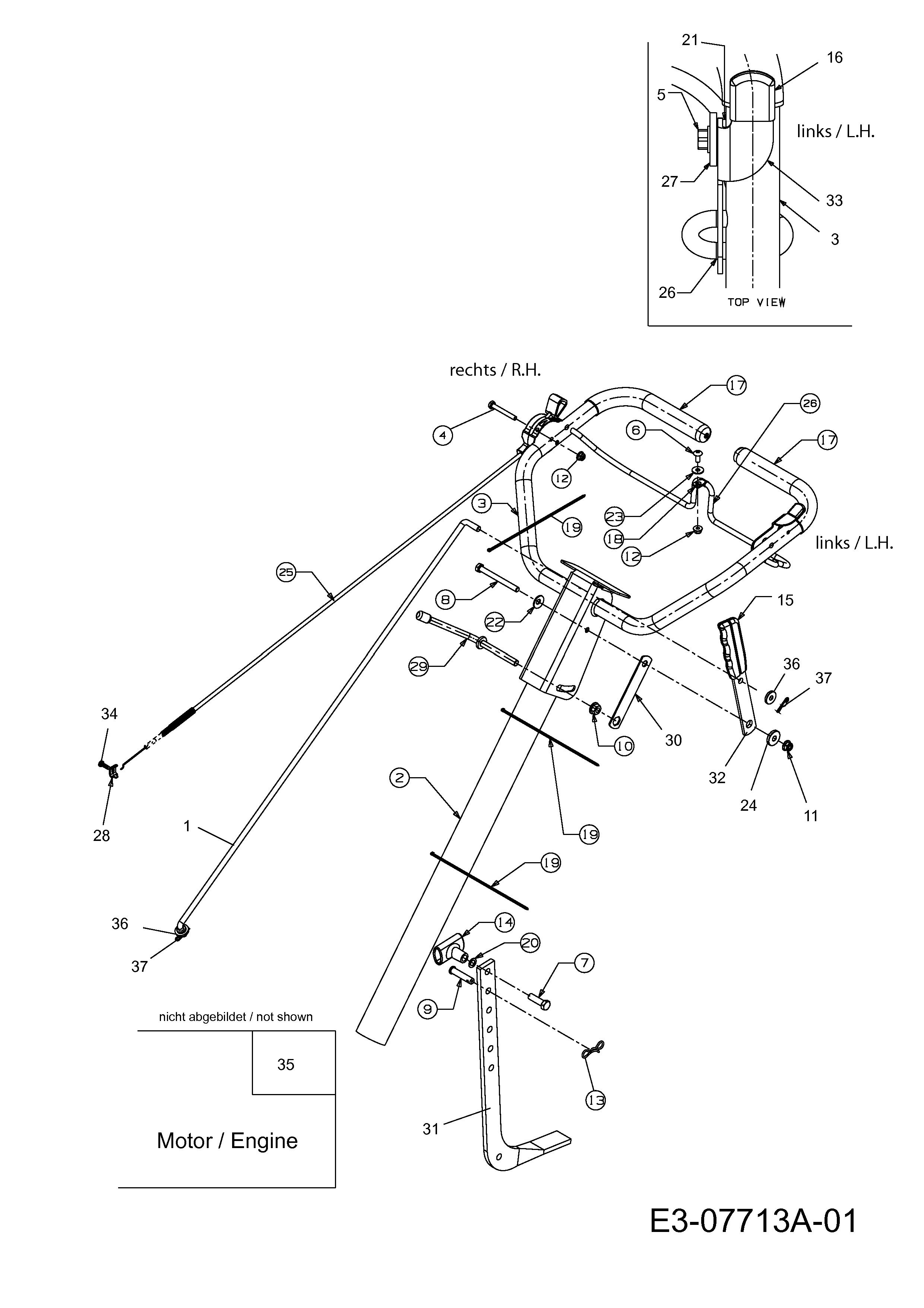

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD015232

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 747-1152 ROD,HYDRO DISENGAGEMENT £60.58 Add
002 649-0034-CY HANDLE-LOWER ASSY. £106.92 Add
003 649-0041A-CY HANDLE TUBE £142.78 Add
004 710-0501 HHCS:1/4-20:2.0:GR5:STD £3.72 Add
005 710-0642 SCREW-HEX HD TAP 4-20 x 7.5 £3.50 Add
006 710-0946 SCR:MACH:1/4-20:0.625:TRUSPHI £2.44 Add
007 710-3005 BOLT £3.09 Add
008 710-3056 HHCS:5/16-18:3.25:GR5:STD £9.06 Add
009 711-0415 CLEVIS PIN £5.03 Add
010 712-0379 USE 712-0375 £14.66 Add
011 712-04063 FLANGED NUT £4.00 Add
012 712-04064 NUT FLGLK 1/4 20 GRF NYLON £6.31 Add
013 714-04063 N/A POA
014 720-0210A GRIP £24.44 Add
015 720-0313 GRIP £17.49 Add
016 720-04173 GRIP:HNDL:REV £7.54 Add
017 720-04200 GRIP UPPER HANDLE £26.64 Add
018 726-0273 CLAMP-MTG £11.89 Add
019 726-0317 TIE CABLE £3.62 Add
020 736-0117 WASH:FLAT:.385 x.620 x.033 £3.15 Add
021 736-0173 WASH:FL:.28ID:.74OD:.063 £3.15 Add
022 736-0242 BELL WASHER £3.54 Add
023 736-3090 FL.WASHER:.260 X .720 X .060 £2.96 Add
024 738-0958 SPCR:SHLDR:.50 x.190:.360 LG £6.19 Add
025 746-04842 CABLE ASM. THROTTLE £62.52 Add
026 747-1219A N/A POA
027 748-04192 Washer £32.19 Add
028 751B221535 CLAMP-CASING £2.86 Add
029 784-0190 HANDLE ADJUSTMENT CRANK £27.65 Add
030 784-0191 BRACKET-CABLE £33.09 Add
031 786-0120 BAR ASSY-DEPTH £85.86 Add
032 786-0181 ROD-SHIFT £58.07 Add
033 786-04445 N/A POA
034 710-0899A SCR:#10-32:.62:HXSEMS:GR5.1 £3.05 Add
035 752Z170-VHB MOTOR 179CC 170-VHB £412.16 Add
036 735-0127 WASHER-RUBBER £11.56 Add
037 714-0104 PIN INTERNAL COTTER £2.65 Add
