MTD017391

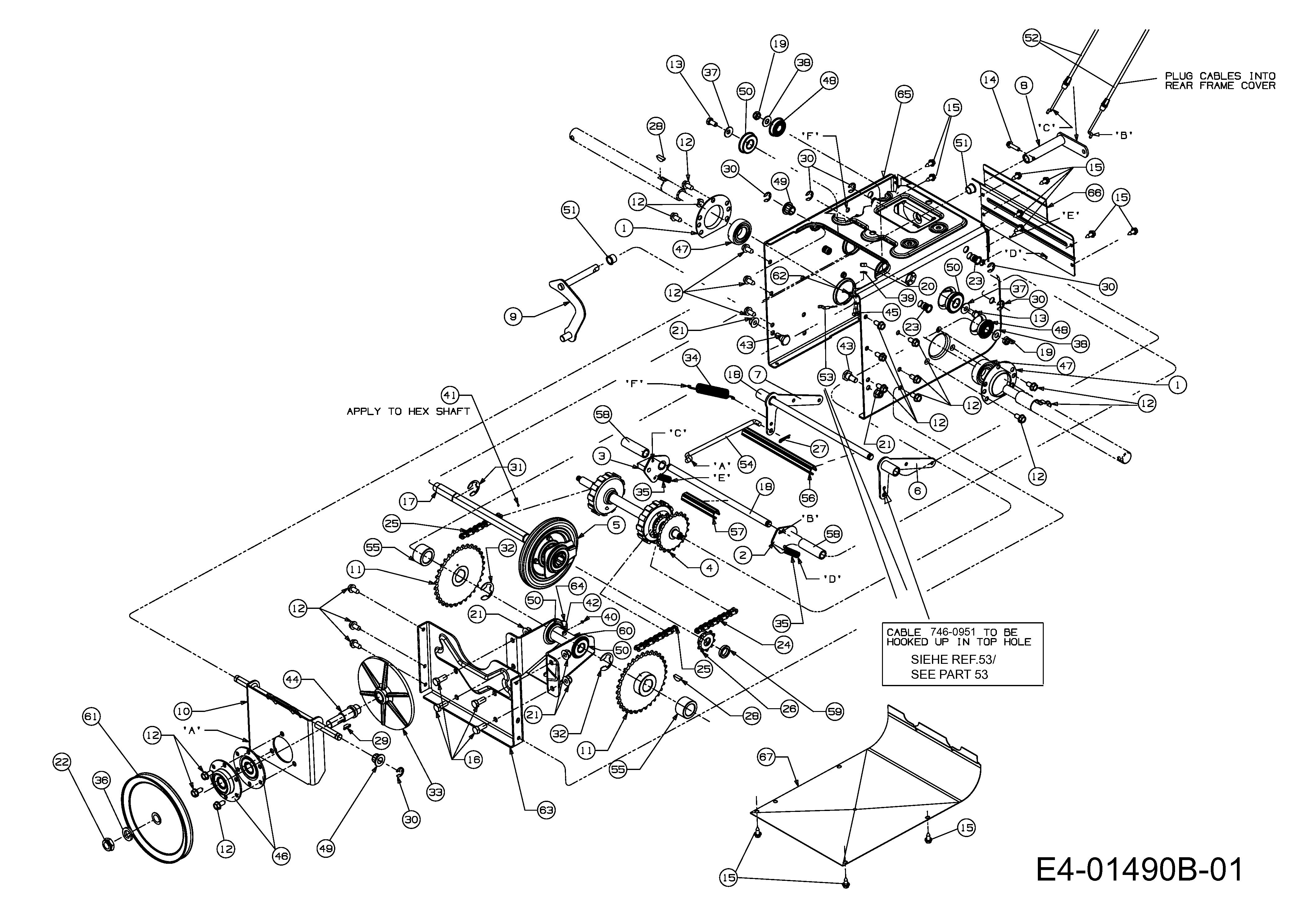

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD017391

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 05244B BEARING HOUSING £19.79 Add
002 618-0279 DOGG ASSEMBLY N/A POA
003 618-0280 DOGG ASSEMBLY £73.63 Add
004 618-0282E SHAFT ASM-DRIVE £331.76 Add
005 618-04178 FRICTION WHEEL ASSEMBLY £132.65 Add
006 684-0118B637 BRKT ASM:ACTR:AUGER:LH £89.32 Add
007 684-0119B637 BRKT ASM:ACTR:AUGER:RH £89.32 Add
008 684-0161 ARM ASM:SHFT:900 S/T N/A POA
009 684-04103 SHFT ASM:ROD:900 S/T N/A POA
010 684-04212 BRKT ASM:SUPT:FRCTN DR 900 S/T £96.94 Add
011 684-04235 SPROCKET £92.61 Add
012 710-04484 SCR:TT:5/16-18:.750:HXINDWSH £5.02 Add
013 710-0538 HEX L BOLT £3.95 Add
014 710-0788 NO LONGER AVAILABLE N/A POA
015 710-1652 SCR:TT:1/4-20 x.625:HXINDWH £4.05 Add
016 710-3001 SCREW HHCS:3/8-16:.880:GR5:STD £2.86 Add
017 711-04279 DRIVE SHAFT:.75:HEX 900 £98.38 Add
018 711-04605 AXLE-FR £28.04 Add
019 712-0116 HEX NUT £3.77 Add
020 712-0138 NUT £2.89 Add
021 712-04065 NUT £3.83 Add
022 712-0413 NUT:JAMLK:5/8-18:GR5:NYLON £13.13 Add
023 712-0717 NUT-INSERT £15.19 Add
024 713-0284 ROLLER CHAIN £53.86 Add
025 713-0286 ROLLER CHAIN £35.39 Add
026 713-04015 SPROCKET 10T:#41 X .500 £23.38 Add
027 714-0104 PIN INTERNAL COTTER £2.65 Add
028 714-0135 KEY-WOODRUFF NR.91,1/4X3/4" £11.56 Add
029 714-0388 KEY-WOODRUFF NR.61 3/16X5/8" £11.56 Add
030 716-0104 RETAINING RING 1650-001 £3.41 Add
031 716-0136 RING:RET:TYPE-E .875 DIA £3.32 Add
032 716-04048 RING "E" £13.24 Add
033 717-0302 PULLEY £71.01 Add
034 732-0121 SPR:EXTN:.730 OD X 4.31 £9.55 Add
035 732-0209 EXTENSION SPRING £8.17 Add
036 736-0158 WASHER:LOCK:5/8:SPLT:REG £3.30 Add
037 736-0242 BELL WASHER £3.54 Add
038 736-0300 WASHER £2.68 Add
039 736-0329 L. WASHER £3.10 Add
040 737-0318 GREASE-ARCTIC:EP NLGI 1-58F £41.90 Add
041 737-04027 N/A POA
042 737-3000 FITTING LUBE 3/16 DRIVE TYPE £3.69 Add
043 738-0143 SHOULDER BOLT £11.66 Add
044 738-0279 SPDL:PLT:DR £65.54 Add
045 738-0924A SCR:SHLDR:.340x.355xC:1/4-28 £2.76 Add
046 741-0163A HOUSING-BRG £34.83 Add
047 741-04025 SELF-ALIGNING BEARING £40.77 Add
048 741-04076 SELF-ALIGNING BEARING £15.73 Add
049 741-04108 Bearing flange £12.14 Add
050 741-0563 BRG:BALL:17x40x12:6203:DS £47.17 Add
051 741-0748 Bearing flange £11.18 Add
052 746-0949A BOWDEN CABLE £43.34 Add
053 746-0951 BOWDEN CABLE £44.50 Add
054 747-0973 ROD-LOCKOUT £15.99 Add
055 750-04703 DISTANCE BUSH £12.79 Add
056 750-04717 DISTANCE BUSH £22.33 Add
057 750-04718 DISTANCE BUSH £9.26 Add
058 750-0903B DISTANCE BUSH £16.69 Add
059 750-0997 SPACER 0.675X1X0.23 £16.69 Add
060 750-1302B SPACER £17.49 Add
061 756-0344 V-BELT PULLEY £90.15 Add
062 756-0625 cable idler wheel £10.02 Add
063 784-0406A SLEEVE HITCH BRACKET ASSEMBLY £64.26 Add
064 784-0407 SUPPORT BRKT:AXLE BEARING £61.52 Add
065 790-00255A FRAME-ASM TRANS 90 N/A POA
066 790-00257 COVER N/A POA
067 790-00259 LOWER COVER N/A POA
