MTD014635

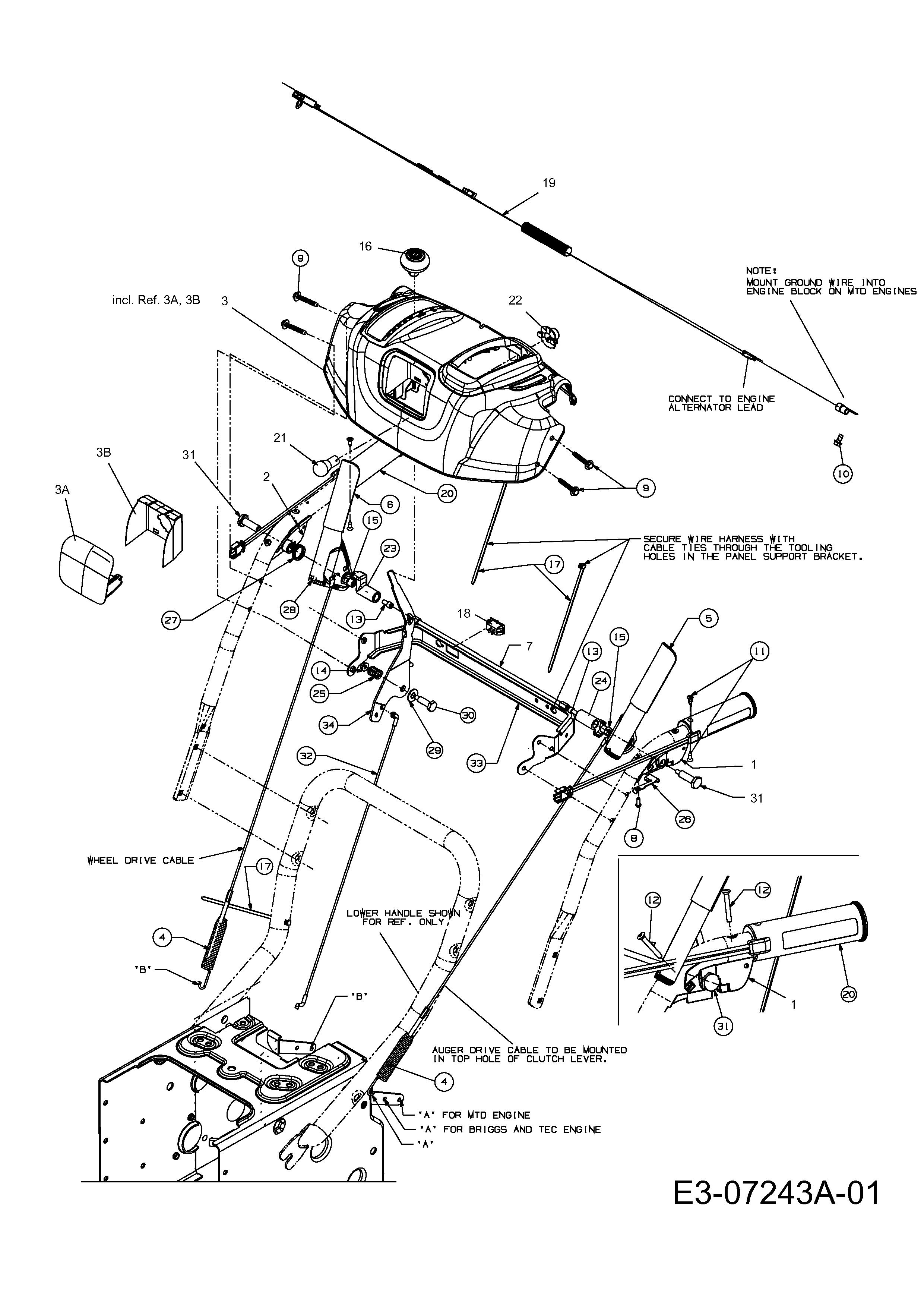

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD014635

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 631-04133A CLUTCH LOCK L.H. £35.00 Add
002 631-04134B CLUTCH LOCK R.H. £34.64 Add
003 631-04183 DASHBOARD, BLACK £87.76 Add
004 646-0012 CABLE ASM-AUGER/DRIVE £51.57 Add
005 684-04105B HNDL ASM: ENGAGEMENT LEFT HAND £21.44 Add
006 684-04106C 684-04106C £23.62 Add
007 684-04250 ROD ASSEMBLY £29.84 Add
008 710-04326 SCR:PLASTITE:#8-16 x.50 £4.57 Add
009 710-04586 NO LONGER AVAILABLE N/A POA
010 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
011 710-0837 OVAL SUNK SCREW £3.34 Add
012 710-1233 SCR:MACH:#10-24:1.375:OVALCSK £6.02 Add
013 710-3069 SCR:SOCKET HD CAP 1/4-20x.50 £3.05 Add
014 712-04064 NUT FLGLK 1/4 20 GRF NYLON £6.31 Add
015 712-04081A NUT:HEX:1/4-20:SHLDR £5.82 Add
016 720-04039 KNOB, SHIFT £6.79 Add
017 725-0157 NO LONGER AVAILABLE N/A POA
018 725-04393 SWITCH £10.80 Add
019 725-05148 HARNESS-HEATED GRIPS £95.23 Add
020 725-05149 HEATED GRIP £80.19 Add
021 725-05326 LAMP:#1156 SNOWTHROWER BULB £4.57 Add
022 725-1649 SOCKET HEADLIGHT £6.59 Add
023 731-04894D PLT:LOCK £14.72 Add
024 731-04896B CAM: CLUTCH LOCK £10.52 Add
025 732-0193 SPR:CMPRS:.39 x.60 x.88 LG £3.52 Add
026 732-04219C SPR:LOCK:CLU £9.92 Add
027 732-04238 SPRING:TORSION:0.8156IDx.3038 £4.40 Add
028 735-0199A BUMPER-RUBBER:.62 OD x.22 THK £8.32 Add
029 736-0267 WASH:FLAT:.385 x.87 x.06:HT £3.62 Add
030 738-04125 SCR:SHLD:.374 DIA x 1.05 LG £4.57 Add
031 738-04348 SCR:SHLDR:.437x 1.345:1/4-20 £8.79 Add
032 746-04341 BOWDEN CABLE £63.64 Add
033 790-00248C-S BRACKET: PANEL £31.66 Add
034 790-00281B £49.98 Add
03A 731-05320 LENS £34.77 Add
03B 777X41803 LABEL £18.55 Add
