MTD007939

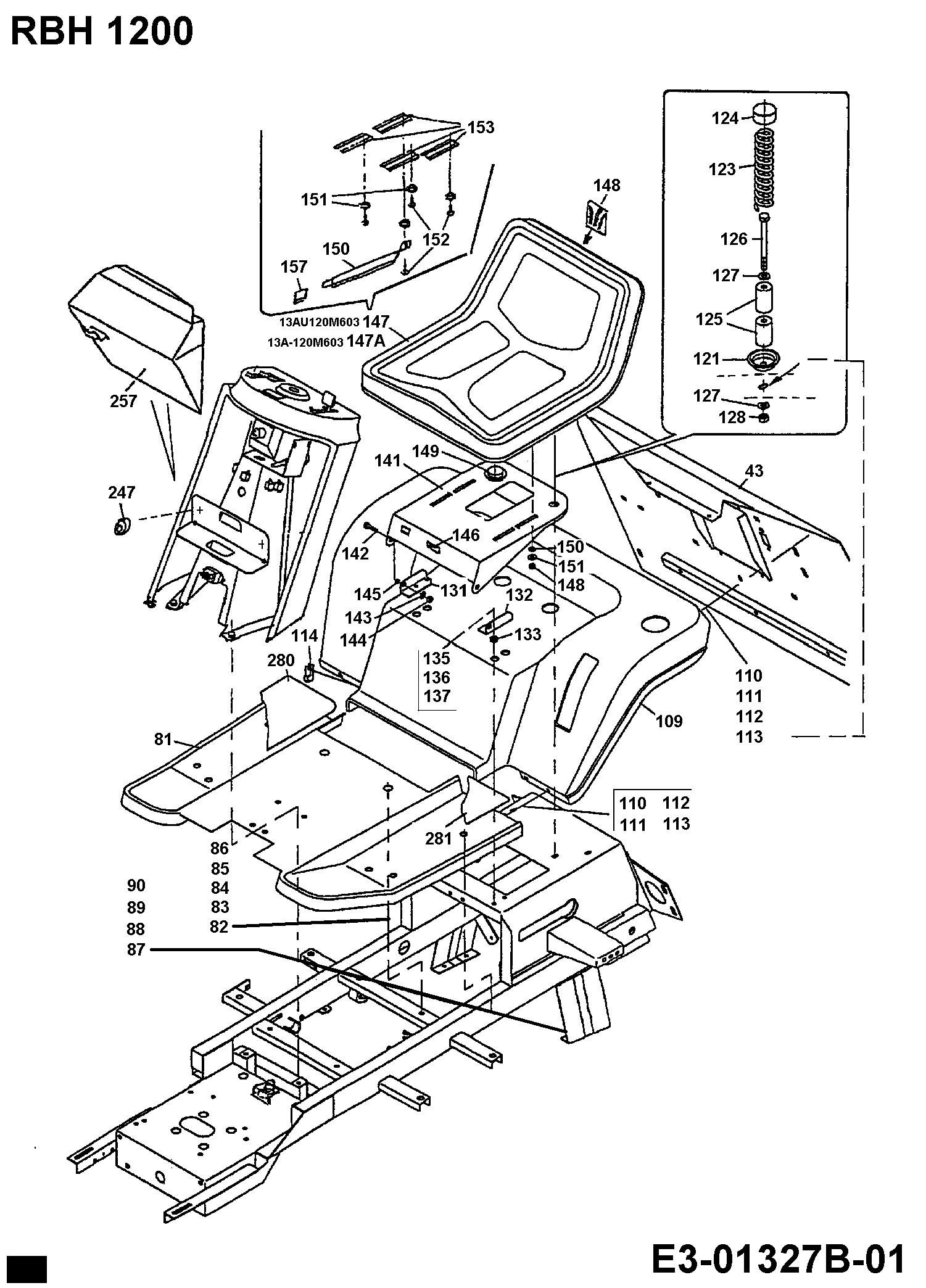

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD007939

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
043 WI-E3515 NO LONGER AVAILABLE N/A POA
081 WI-E4145 PLATE £229.88 Add
082 710-1727 Screw 22.3419.25 £3.18 Add
083 736-0692 Flat Washer, 3/8" 43070 £3.05 Add
084 736-0700 FLAT WASHER £2.50 Add
085 736-0665 LOCK WASHER 24.8196.18 £3.18 Add
086 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
087 22.1418.88 NO LONGER AVAILABLE N/A POA
088 736-0701 WASH:FLAT:8.4x24x2.00 DIN 9021 £3.62 Add
089 736-0701 WASH:FLAT:8.4x24x2.00 DIN 9021 £3.62 Add
090 712-0692 HEX NUT £2.95 Add
109 WI-E4147 FENDER (RED) £376.01 Add
110 710-1681 HEX BOLT M8 X 20 DIN 933 (RED) £3.09 Add
111 736-0701 WASH:FLAT:8.4x24x2.00 DIN 9021 £3.62 Add
112 736-0665 LOCK WASHER 24.8196.18 £3.18 Add
113 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
114 WI-E4114 CLIP £9.13 Add
121 WI-E0025 NO LONGER AVAILABLE N/A POA
123 WI-22346 SPRING £18.60 Add
124 WI-8170 NO LONGER AVAILABLE N/A POA
125 WI-8156 ROLL £10.23 Add
126 21.1441.83 SCR:M5-.80:30.00 LG:DIN 931 N/A POA
127 736-0700 FLAT WASHER £2.50 Add
128 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
131 WI-E0022 FOC PART DNR £18.13 Add
132 WI-E0023 CONSOLE £27.60 Add
133 WI-E0026 WASHER £17.90 Add
135 21.5441.45 Screw £3.91 Add
136 736-0665 LOCK WASHER 24.8196.18 £3.18 Add
137 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
141 WI-E4144 SEAT CARRIER £65.91 Add
142 710-1681 HEX BOLT M8 X 20 DIN 933 (RED) £3.09 Add
143 736-0700 FLAT WASHER £2.50 Add
144 712-0692 HEX NUT £2.95 Add
145 WI-Y0414 SPACER £10.56 Add
146 777-1716 LABEL-SEAT ADJUSTER £2.79 Add
147 757-04005 SEAT:2500:HIGH BACK CUB £230.22 Add
147A 757-3004 SEAT-MED BACK BLACK £243.16 Add
148 777D02738 LABEL £3.87 Add
149 WI-19546 SEAT SWITCH £68.23 Add
150 732-3098 ANCHOR-SPRING £13.59 Add
151 738-0372B COLLAR £5.37 Add
152 710-1260A SCREW £3.81 Add
153 731-3154 FACING:LAMP:TRANSPARENT £10.10 Add
157 720-0426 KNOB:ADJ:HEIGHT £5.20 Add
247 WI-040900 N/A POA
257 WI-025884 N/A POA
280 WI-E0140 PAD (RED) £96.50 Add
281 WI-E0139 PAD (RED) £96.77 Add
