FG015_0060

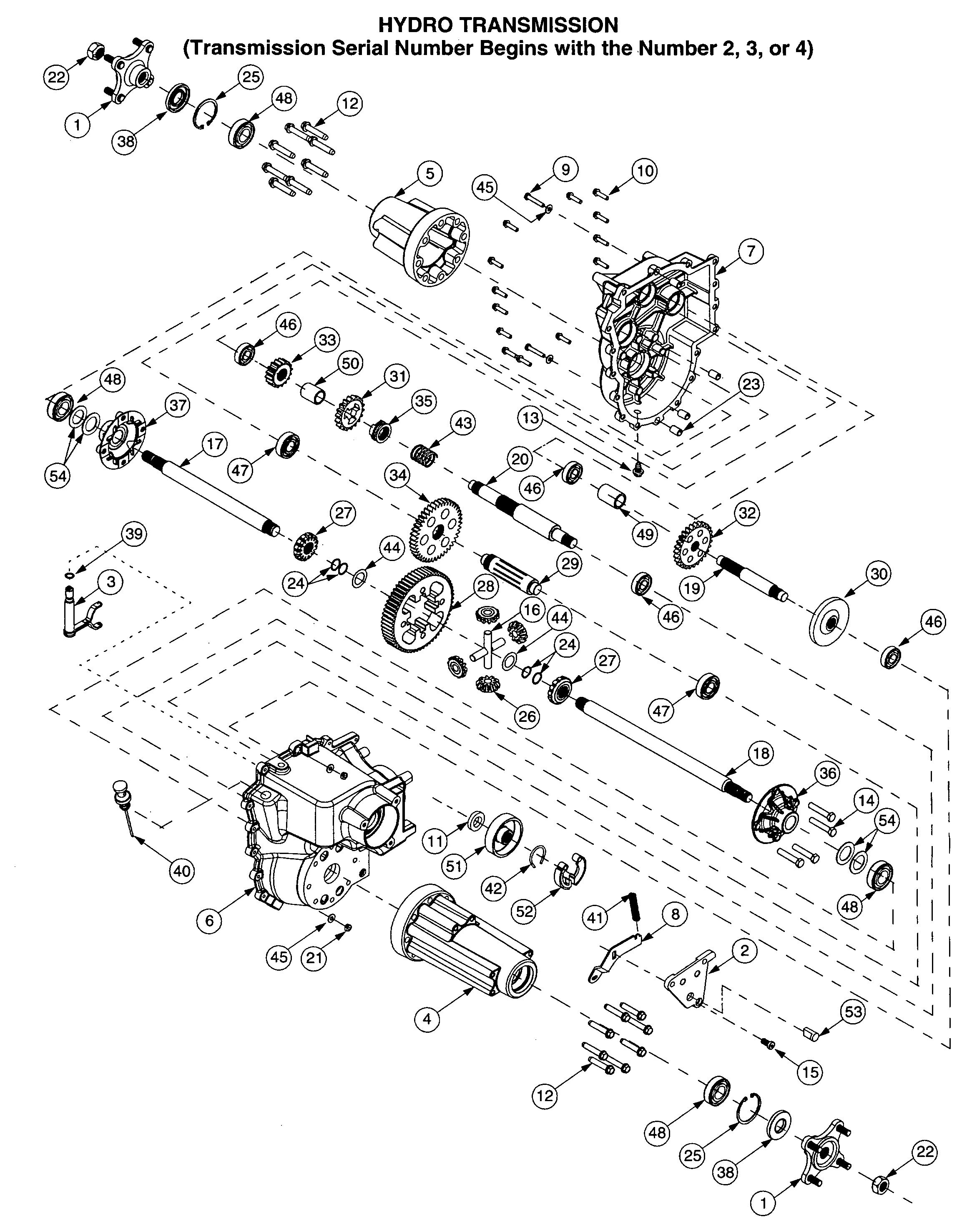

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG015_0060

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
759-3746 SEALANT, ULTRA GREY, LOCTITE £246.16 Add
001 618-0579A WHEEL HUB £78.56 Add
002 618-3060 PLATE,BRAKE £48.43 Add
003 618-3084 YOKE ASSY,SHIFT £101.04 Add
004 619-0056 HOUSING-RH AXLE £143.83 Add
005 619-0057 N/A POA
006 719-3171 N/A POA
007 719-3170 HOUSING DIFF R/H £149.05 Add
008 703-2191 BRACKET-PTO £7.78 Add
009 710-0606 SCREW (RED) £3.17 Add
010 710-0788 NO LONGER AVAILABLE N/A POA
011 721-3029 SEAL,SHIFT SHAFT £8.24 Add
012 710-1008 NO LONGER AVAILABLE N/A POA
013 710-1346 NO LONGER AVAILABLE N/A POA
014 710-1670 N/A POA
015 710-3262 SCREW,LOW HD CAP,3/8-16X.75 £14.92 Add
016 711-1052A SHAFT-CROSS £26.55 Add
017 711-1320 SHAFT-AXLE N/A POA
018 711-1566 SHAFT-AXLE £75.76 Add
019 711-3374 SHAFT DRIVE N/A POA
020 711-3379A SHAFT SHIFT £289.40 Add
021 712-0291 LOCK-NUT £2.64 Add
022 712-1329 NUT-HEX 3/4-26 GRB £18.46 Add
023 715-3045 DOWEL:BUSH:.400X.484X.750 £14.05 Add
024 716-0172 Circlip £15.63 Add
025 716-0204 Circlip £17.49 Add
026 717-1446 GEAR:MITER:10T £19.79 Add
027 717-1447 BEVEL GEAR £69.62 Add
028 717-1568 SPUR GEAR £151.56 Add
029 717-3346 SHAFT-PTO £85.46 Add
030 717-3347 GEAR,36T BEVEL £114.47 Add
031 717-3387 WASHER THRUST £33.70 Add
032 717-3388 GEAR,27T DRIVE £49.06 Add
033 717-3391 GEAR,16T SPUR £30.93 Add
034 717-3392 GEAR,42T SPUR £60.78 Add
035 718-3039 ADAPTER £40.13 Add
036 719-0375 N/A POA
037 719-0378 COVER LH DIFF HSG N/A POA
038 721-0520 OIL SEAL N/A POA
039 721-3008 O-RING £2.56 Add
040 727-3085 DIPSTICK £43.63 Add
041 732-0152 spring £3.51 Add
042 732-3077 SPRING,BRAKE £3.64 Add
043 732-3113 spring £7.60 Add
044 736-0423 NO LONGER AVAILABLE N/A POA
044 736-0431 WASHER-FL £3.18 Add
044 736-0424 WASH:FLAT:1.0X1.56 £11.56 Add
044 736-0420 WASH:FLAT:1.OX1.56 £14.81 Add
045 736-0463 WASH:FLAT: .250 x .630 x .052 £3.15 Add
046 741-0361 BALL BEARING £28.77 Add
047 2010-U1-6204 BRG:BALL:20x47x14:6204:OPEN 741-3057 £16.75 Add
048 741-3114 BALL BEARING £17.49 Add
049 750-3133 SPACER £8.98 Add
050 750-3134 SPACER £10.34 Add
051 761-3019 NO LONGER AVAILABLE N/A POA
052 761-3020 BRAKE SHOE £23.24 Add
053 761-3028 FITTING,5/16SAE5/32TUBE £17.25 Add
054 736-0745 washer £12.42 Add
