MTD011518

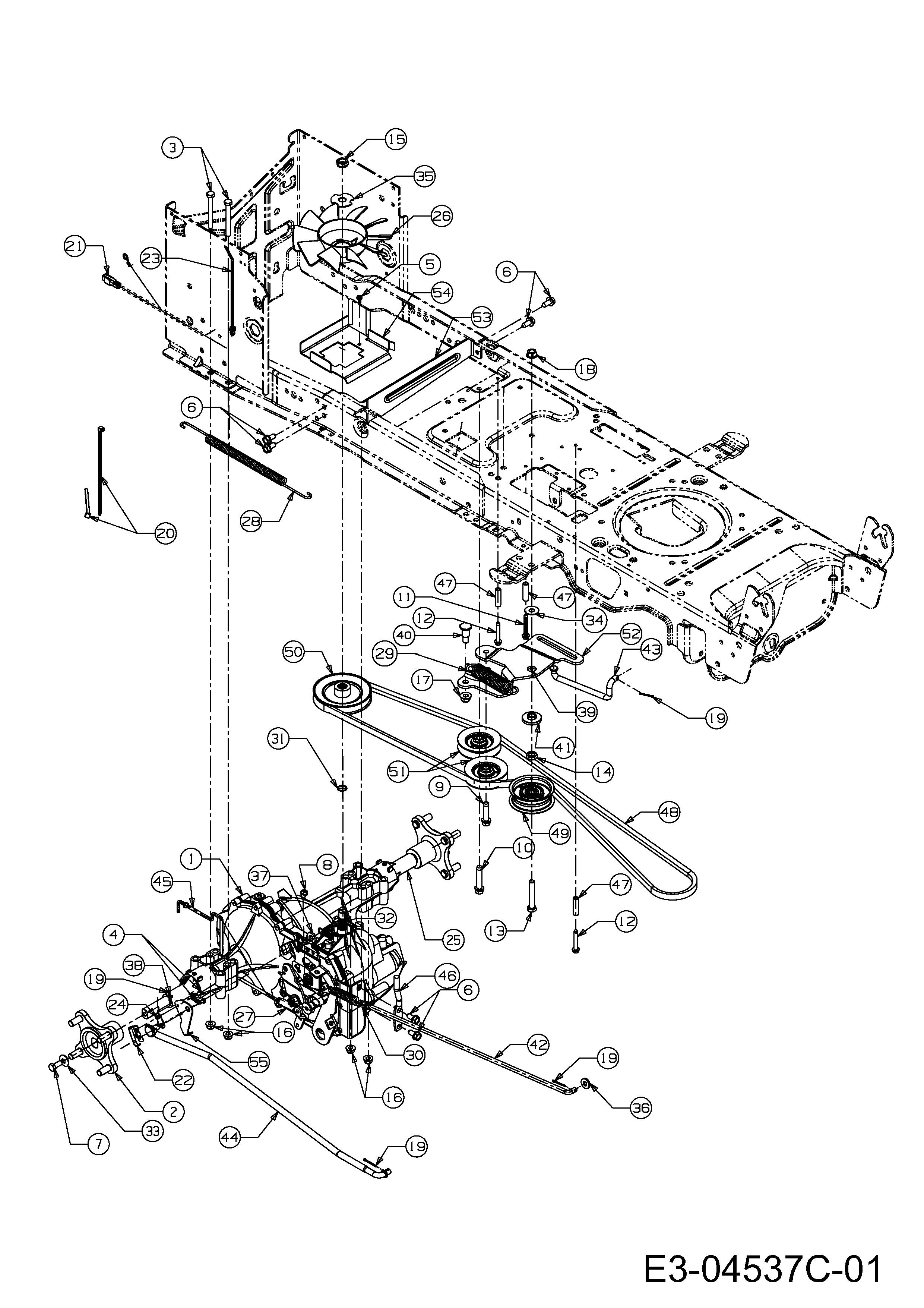

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD011518

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 618-0319 TRANSMISSION:HYDRO:0510 £1,235.25 Add
002 618-04228 RADNABE KOMPL. £68.79 Add
003 710-0176 HHCS:5/16-18:2.75:GR5:STD £5.82 Add
004 710-0227 SCR:AB:#8-18:0.500:HXINDWH £2.92 Add
005 710-1388 SCREW £3.08 Add
006 710-04484 SCR:TT:5/16-18:.750:HXINDWSH £5.02 Add
007 710-0627 HEX SCREW £3.16 Add
008 710-0653 HEX SCREW, 1/4-20 X 3/8" £4.02 Add
009 710-1007 SCREW HEX HD TAP £3.94 Add
010 710-1008 NO LONGER AVAILABLE N/A POA
011 710-1026 SCREW £3.72 Add
012 710-1325 SCR:TT:1/4-20:1.625:HXINDWSH £3.59 Add
013 710-3011 HHCS:3/8-16:2.25:GR5:STD £6.71 Add
014 712-0240 NUT £3.45 Add
015 712-0346 NO LONGER AVAILABLE N/A POA
016 712-04063 FLANGED NUT £4.00 Add
017 712-04065 NUT £3.83 Add
018 712-0431 NUT £3.05 Add
019 714-0111 COTTER PIN £3.05 Add
020 725-0157 NO LONGER AVAILABLE N/A POA
021 725-04791A HARN:JUMPER:NX9:HYD GND & REV £24.09 Add
022 725-1644 SWITCH:SPRING:SHORT £5.94 Add
023 726-0154 TIE:CABLE:PUSH MOUNT 7.5 LG £4.57 Add
024 726-0320 INSULATING PLATE £2.83 Add
025 731-05300A SLEEVE .756 ID X 2.410 LG £12.72 Add
026 731-06098 FAN:HYDRO:LT £20.65 Add
027 732-0209 EXTENSION SPRING £8.17 Add
028 732-04606 SPR-EXTN:.500 DIA x 12.6 LG £23.34 Add
029 732-04792 SPR:EXTN:1.00 OD x 4.75 x .125 £12.23 Add
030 732-0716D SPRING EXTENSION £13.73 Add
031 732-0729 CIRCLIP £2.84 Add
032 732-3118 SPR:EXTN:.375 OD x 1.44 LG £13.18 Add
033 736-0242 BELL WASHER £3.54 Add
034 736-0344 WASHER:FLAT:.385x1.000x.030 £7.14 Add
035 736-04263 WASHER:LOCK:TRANS HYDRO £5.35 Add
036 736-3008 WASH:FL:.344 X.750 X.120 £3.32 Add
037 736-3010 WASH:FL:.407X.812X.135:HD £2.71 Add
040 738-0430 SHLD-SCR: .50 x .685:3/8-16 £7.63 Add
041 738-04420 SPCR:SHLDR:1.375x .380x .183 £4.40 Add
042 747-04139 ROD:BRAKE:HYDRO £38.89 Add
043 747-04957A ROD:TRANS:FOOTPEDAL BYPASS £11.56 Add
044 747-04979 ROD:CONT:HYDRO £36.06 Add
045 747-04991 ROD:HYDRO:BYPASS £12.79 Add
046 747-05444 ROD:BELT KEEPER N/A POA
047 750-04456 SPACER £5.48 Add
048 754-04207 TRANSMISSION BELT £84.00 Add
049 756-04224 IDLER PULLEY £26.81 Add
050 756-04308 PULLEY:INPUT:4.13 DIA £41.13 Add
051 756-04325 PULLEY £33.95 Add
052 783-06027A BRACKET-IDLER £27.45 Add
053 783-06133 BRKT:MNT:HYDRO £34.80 Add
054 783-06260 BRKT:SUPT:BELT DISENGAGE £28.31 Add
055 783-1019B BRKT:ACTUATOR:SW LT £20.44 Add
