FG008_2500

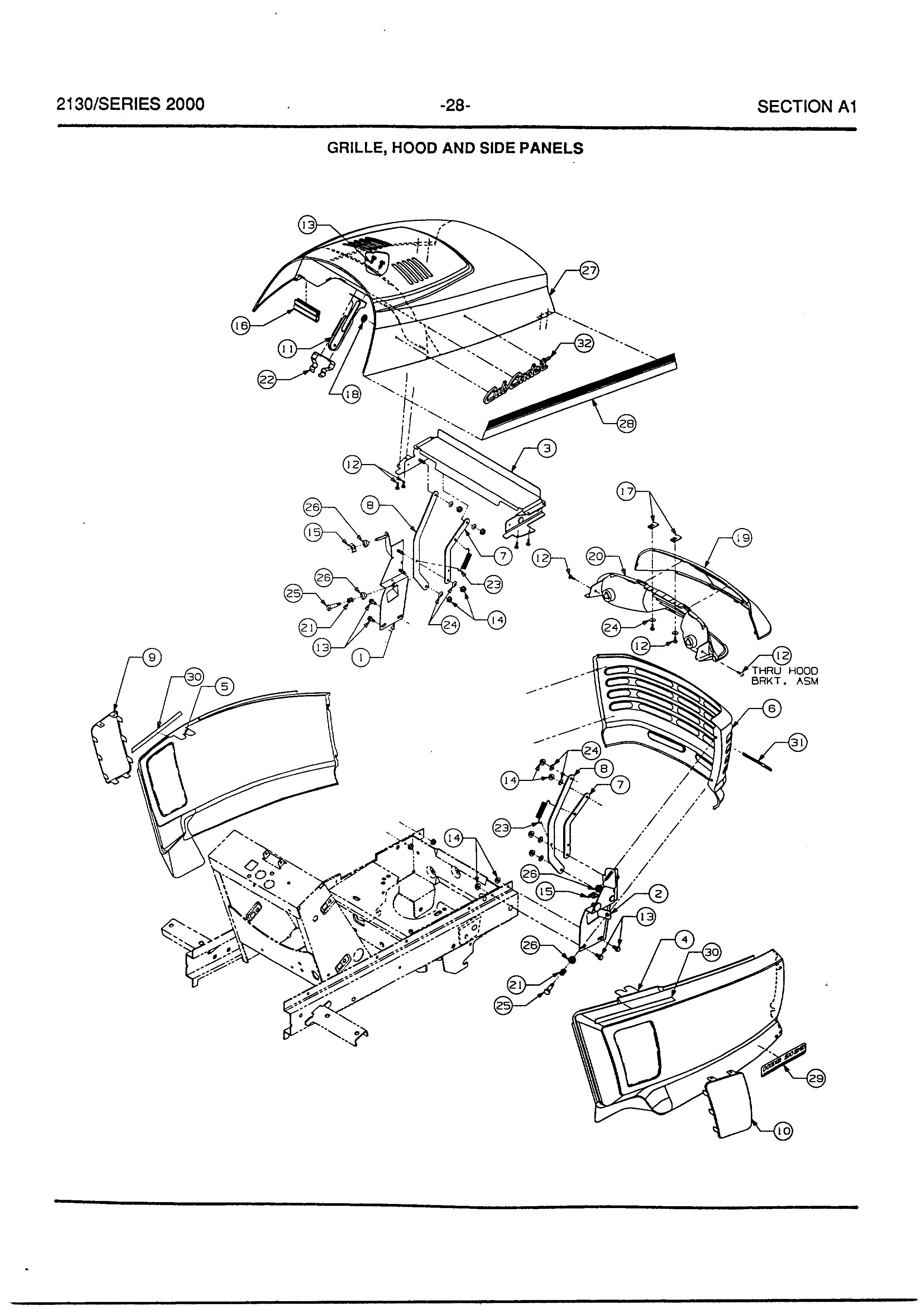

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG008_2500

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 603-0211 BRACKET,GRILLE LH £39.71 Add
002 603-0212-Z BRACKET,GRILL RH 603-0212 £53.55 Add
003 603-0583 SHIELD-HEAT £66.06 Add
004 703-2396499 SIDE FRAME RIGHT 703-2396 £137.72 Add
005 703-2397499 NO LONGER AVAILABLE N/A POA
006 703-2398499 GRILLE 703-2398 £127.38 Add
007 703-2465 LINK,SHORT HOOD £7.12 Add
008 703-2466A637 LINK, LONG HOOD 703-2466A £7.58 Add
009 703-2495 NO LONGER AVAILABLE N/A POA
010 703-2496499 SCREEN RIGHT 703-2496 £51.54 Add
011 703-2612 GUIDE, HOOD £7.60 Add
012 710-1388 SCREW £3.08 Add
013 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
014 712-3027 LOCK NUT £2.66 Add
015 712-3087 WING NUT £3.45 Add
016 723-3059 FLAP-RR £15.16 Add
017 726-0139 SPEED NUT 10Z U-TYPE £3.23 Add
018 726-3047 PUSH NUT £3.31 Add
019 759-3947 LENS £249.52 Add
020 625-04001A HEADLIGHT ASM FRONT:CUB LT/GT £121.48 Add
021 732-0334 COMPRESSION SPRING £3.23 Add
022 732-3116 NO LONGER AVAILABLE N/A POA
023 736-0175 SPRING WASHER £3.23 Add
024 736-0400 FLAT WASHER .194x.620Dx.63TH £3.59 Add
025 738-3141 BOLT,SHOULDER £7.65 Add
026 748-3055 BUSHING, TAPERED £5.35 Add
027 759-3747 HOOD, SERIES 2000 £479.47 Add
028 777-1702 GRAPHIC, HOOD RH £75.92 Add
028 777-1701 GRAPHIC, HOOD LH (NOT SHOWN) SERIAL NO 359000 AND BELOW £77.31 Add
028 777D02198 GRAPHIC, HOOD RH 777-4511 £43.27 Add
028 777-4542 GRAPHIC, HOOD LH SERIAL NO 359001 AND ABOVE £17.30 Add
029 777-1704 GRAPHIC, AGS 2130 SERIAL NO 359000 & BELOW £9.91 Add
029 777-4535 GRAPHIC, AGS 2130 SERIAL NO 359001 & ABOVE N/A POA
030 777X40079 PROTECTION STRIP £12.22 Add
031 777I20314 NO LONGER AVAILABLE N/A POA
032 779-3536 NO LONGER AVAILABLE N/A POA
032 777-4485 NO LONGER AVAILABLE N/A POA
