FG008_3500

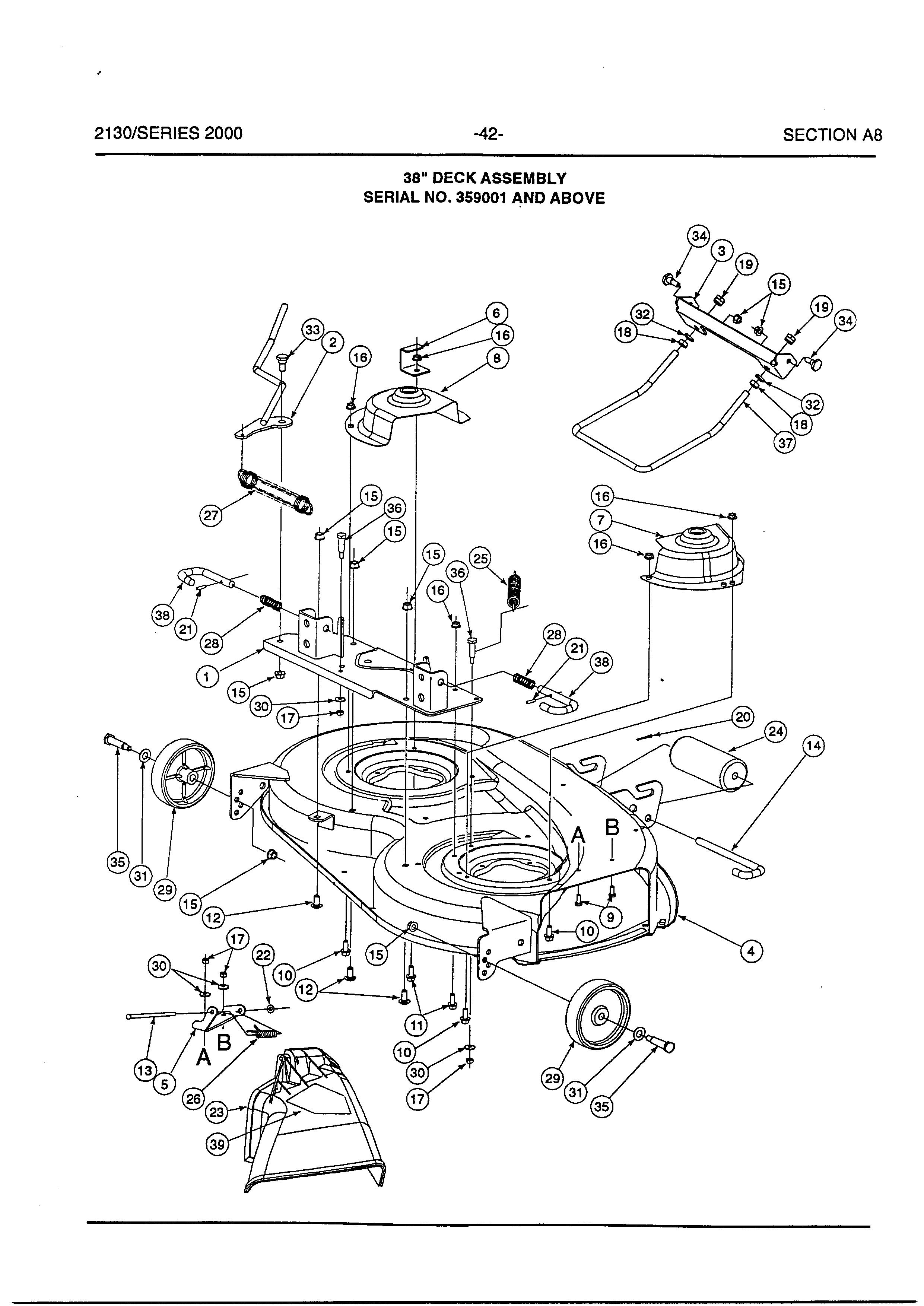

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG008_3500

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 603-0181A PLATE ASSEMBLY, MOUNTING 603-0181 £143.17 Add
002 603-0199 HANDLE, TENSION £44.22 Add
003 703-2248716 BRACKET,FRONT LIFT 603-0200 £60.46 Add
004 603-0408 DECK ASSEMBLY, 38" N/A POA
004 777-1426 LABLE-CHP:SHRD:VAC £5.26 Add
004 777-3947 NO LONGER AVAILABLE N/A POA
004 777S30018 ASSEMBLE CHUTE BEFORE USING LB £5.79 Add
004 777-9341 GRAPHIC, ASSEMBLE CHUTE £1.93 Add
005 703-1693A CONNECTING PLATE 703-1693 £26.28 Add
006 703-2559 BRACKET £3.86 Add
007 703-2944 SHIELD, RH PULLEY £46.02 Add
008 703-2945 COVER,BELT LEFT N/A POA
009 710-0751 BOLT 069 £3.23 Add
010 710-1260A SCREW £3.81 Add
011 710-3008 HEX BOLT £2.89 Add
012 710-3178 BOLT SHORT NECK CARR £10.91 Add
013 711-0792 HINGE PIN £11.74 Add
014 711-3314 PIN, ROLLER £31.43 Add
015 712-0431 NUT £3.05 Add
016 712-3004A HEX FLANGE NUT £2.83 Add
017 712-3006 NUT £2.64 Add
018 712-3048 HEX JAM NUT 1/2-13 GR.5 £9.89 Add
019 712-3083 NUT £2.66 Add
020 714-0115 COTTER PIN £3.26 Add
021 715-3003 PIN, SPIRAL SPRING £14.52 Add
022 726-0106 CAP SPEED NUT £3.17 Add
023 631-0220B CHUTE ASSY £33.87 Add
024 731-3005 ROLLER £40.41 Add
025 732-0262 SPRING, GOVERNOR £20.12 Add
026 732-0602A SPRING £4.95 Add
027 732-3115 SPRING EXTENSION £38.20 Add
028 732-3127 COMPR. SPRING:0.66 OD x 1.9 LG £6.71 Add
029 734-0973 WHEEL DECK 5in. DIA £10.63 Add
030 736-0270 BELL WASHER £3.72 Add
031 736-0272 WASHER:FL:.510 X 1.000 X .060 £3.01 Add
032 736-0921 WASHER:LOCK:1/2:REGULAR DUTY £2.84 Add
033 738-0143 SHOULDER BOLT £11.66 Add
034 738-507B BOLT, SHOULDER, .50 DIA X .434 LG N/A POA
035 738-0533 SHLD SCREW £6.03 Add
036 738-0572 SHOULDER BOLT £8.32 Add
037 747-3172C ROD,FRONT LIFT 747-3172 £44.21 Add
038 747-3188 ROD:HNDL:DECK RELEASE .5 DIA £23.72 Add
039 777-1584 LBL: DANGER CUT FINGER £23.43 Add
