FG006_5900

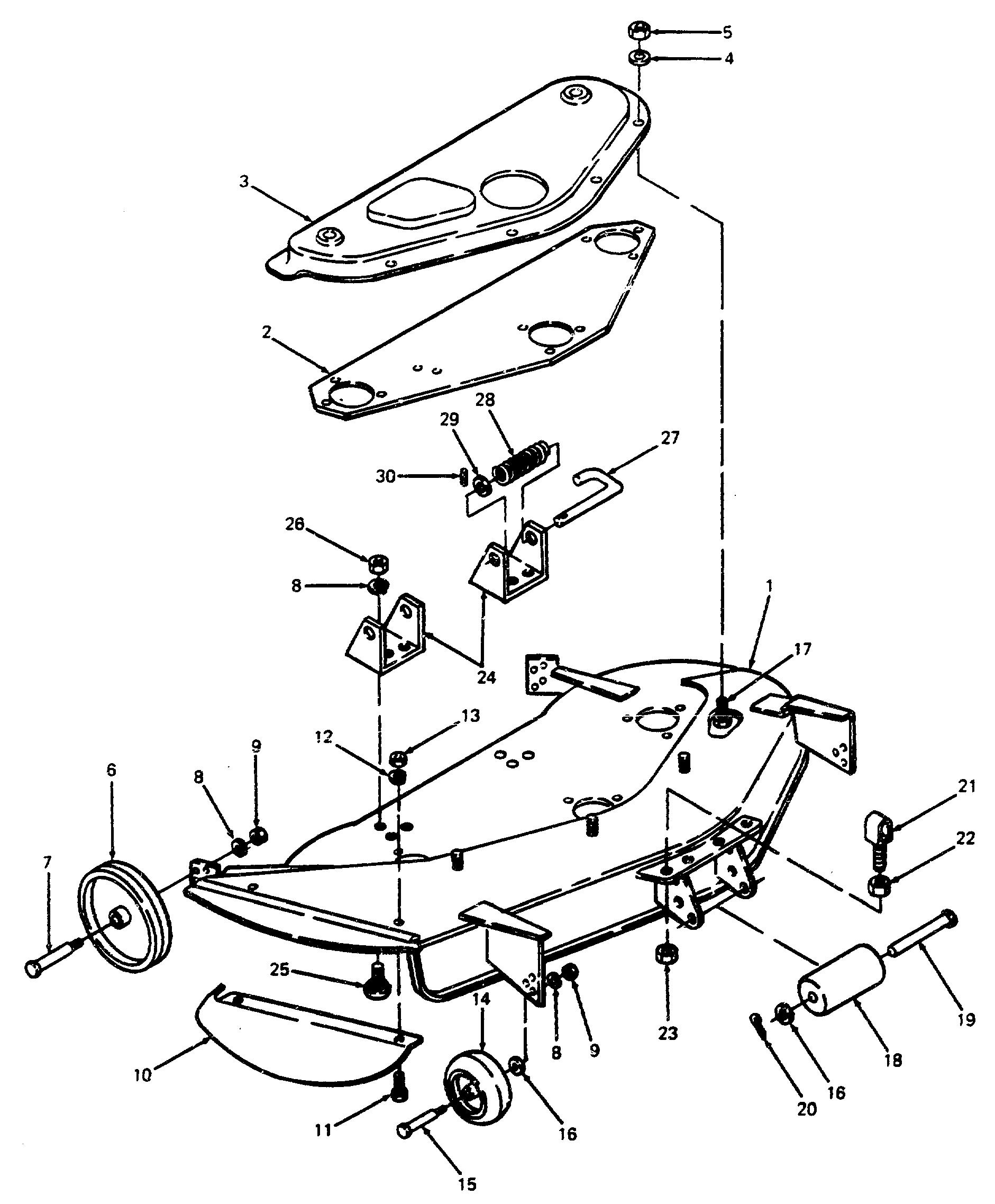

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG006_5900

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
777530145 NO LONGER AVAILABLE N/A POA
777-6275A GRAPHIC, THROWN OBJECT 777-6275 £3.91 Add
777-2550 GRAPHIC, 44*quot; DO NOT STEP N/A POA
001 759-3251 HOUSING ASSY, 44*quot; MOWER W/GRAPHICS (INCLUDES REF NO. 17 [QTY 7]) £975.88 Add
002 703-0131 PLATE, SPINDLE MTG. £222.96 Add
003 703-0130 COVER, MOWER BELT £320.28 Add
004 736-0275 WASH:FLAT:.344 x .688 x.065 £2.92 Add
005 712-3010 NUT 5/16 x 18 £2.64 Add
006 734-3000 WHEEL, PLASTIC, 6*quot; £19.99 Add
007 738-3006 SCREW, SHOULDER £11.17 Add
008 736-0169 L. WASHER £2.75 Add
009 712-3008 NUT:JAM:3/8-16:GR5 £3.10 Add
010 703-0132 DEFLECTOR, SHIELD £50.48 Add
011 710-3025 HHCS:5/16-18:.625:GR5:STD £3.15 Add
012 736-0119 LOCK WASHER 5/16 £3.17 Add
013 712-3010 NUT 5/16 x 18 £2.64 Add
014 753-04856A WHEEL, 5*quot; DECK 734-3058 £17.60 Add
015 738-3056 SHOULDER BOLT £12.32 Add
016 736-0272 WASHER:FL:.510 X 1.000 X .060 £3.01 Add
017 710-3021 NO LONGER AVAILABLE N/A POA
018 731-3005 ROLLER £40.41 Add
019 711-3019 PIN, CLEVIS, 1/2 DIA X 7.0 LG £21.26 Add
020 714-3002 PIN, COTTER, 3/16 DIA X 1.0 LG £2.59 Add
021 719-3009 HANGER, FRONT MOWER SUPPORT £75.81 Add
022 712-3015 NUT £10.14 Add
023 712-3016 NUT:HEXLK:5/8-11:GR5:NYLON £11.41 Add
024 703-0101 BRACKET, MOWER SUPPORT £33.19 Add
025 710-3097 BOLT:CRG:3/8-16:GR5:1.0 £10.45 Add
026 712-3017 NUT:JAM:3/8-16:GR5 £2.83 Add
027 747-3013 NO LONGER AVAILABLE N/A POA
028 732-3007 SPRING, COMPRESSION £5.16 Add
029 736-0160 WASH:FLAT:.530x.930x.050 £3.23 Add
030 715-3003 PIN, SPIRAL SPRING £14.52 Add
