MTD012126

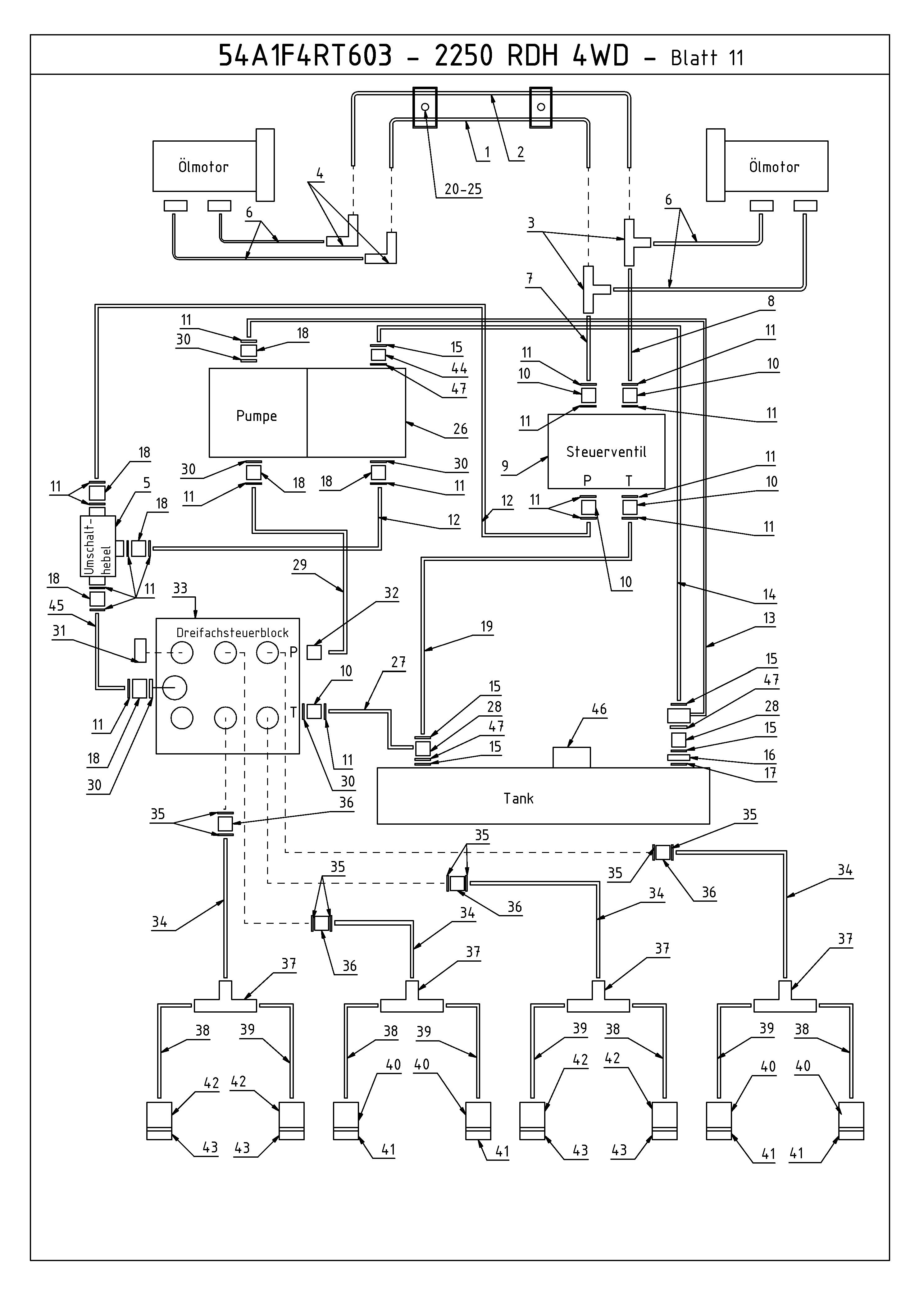

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD012126

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 FG100805 PIPE INTERIOR:Ø10x1,5x500 N/A POA
002 FG100804 PIPE EXTERNAL:Ò10x1,5x565 N/A POA
003 FG100806 T-SHAPE SCREW CONNECTION L10 £20.60 Add
004 FG100807 ANGLE SCREWING L10 o.m+d £16.49 Add
005 FG100156 FG100156 N/A POA
006 FG105753 HYDRAULIC HOSE 1SNK 06X440 £93.87 Add
007 FG105748 HYDRAULIC HOSE 1SNK 08x320 N/A POA
008 FG105749 HYDRAULIC HOSE 1SNK 08x300 N/A POA
009 FG105381 CONTROL VALVE £312.88 Add
010 FG100330 HOLLOW SCREW 3/8" SHORT 34mm N/A POA
011 FG100306 CUBRIC RING 3/8" 17x23x1,5 CU £4.05 Add
012 FG55738 HYDRAULIKSCHLAUCH 1SNK 10x750 N/A POA
013 FG105752 SIPHON PIPE GCW.NW 16x860 £254.01 Add
014 FG106033 SIPHON PIPE GCW.NW 13x860 LG £193.12 Add
015 FG100305 CUBRIC RING £4.05 Add
016 FG100002 HYDRAULIC FILTER £67.27 Add
017 FG101096 CUBRIC RING N/A POA
018 FG106404 HOHLSCHRAUBE 3/8":38mm LG N/A POA
019 FG105750 HYDRAULIC HOSE 1SNK 12x1200 N/A POA
020 FG100800 CLAMP HALF/DOUBLE TUBE CLAMPS £8.17 Add
021 FG106139 HEXAGONAL SCREW N/A POA
022 736-0685 WASHER £3.10 Add
023 FG100383 SPACER £8.65 Add
024 712-0691 HEX NUT M6 DIN 985 £2.53 Add
025 712-0689 NUT:HEX:M6-1:DIN 934 £2.22 Add
026 FG100158 TWIN-GEAR PUMP £810.70 Add
027 FG105750 HYDRAULIC HOSE 1SNK 12x1200 N/A POA
028 FG101097 DOUBLE HOLLOW SCREW 1/2" £125.85 Add
029 FG105177 HYDRAULIC HOSE 1SNK 08x550 £73.83 Add
030 FG105499 SEAL RING 3/8" £15.10 Add
031 FG105106 PLUG 1/4" £11.28 Add
032 FG100410 STRAIGHT SCREWING N/A POA
033 FG105174 TRIPLE CONTROL BLOCK £644.75 Add
034 FG105148 HYDRAULIC HOSE 1SNK 06x430 N/A POA
035 FG105138 CUBRIC RING £3.67 Add
036 FG105097 HOLLOW SCREW 1/4" £12.62 Add
037 FG105139 T-SHAPE SCREW CONNECTION N/A POA
038 FG105145 HYDRAULIC HOSE 1SNK 06x1050 N/A POA
039 FG105171 HYDRAULIC HOSE 1SNK 06x1180 £86.04 Add
040 FG105140 FIRG SOCKET 1/4"BSP BGR.1 £132.06 Add
041 FG105134 DUST CAP SOCKET £15.49 Add
042 FG105141 PLUG A7 Bgr 1 SCHOTT £84.07 Add
043 FG105133 DUST CAP PLUG £15.10 Add
044 FG100311 HOLLOW SCREW 1/2" (POLE 22mm) £77.09 Add
045 FG106272 HYDRAULIKSCHLAUCH 1SNK 10x530 N/A POA
046 FG101023 BLEED SCREW + SEAL £42.00 Add
047 FG106463 SEAL RING 22 £16.36 Add
