MTD012078

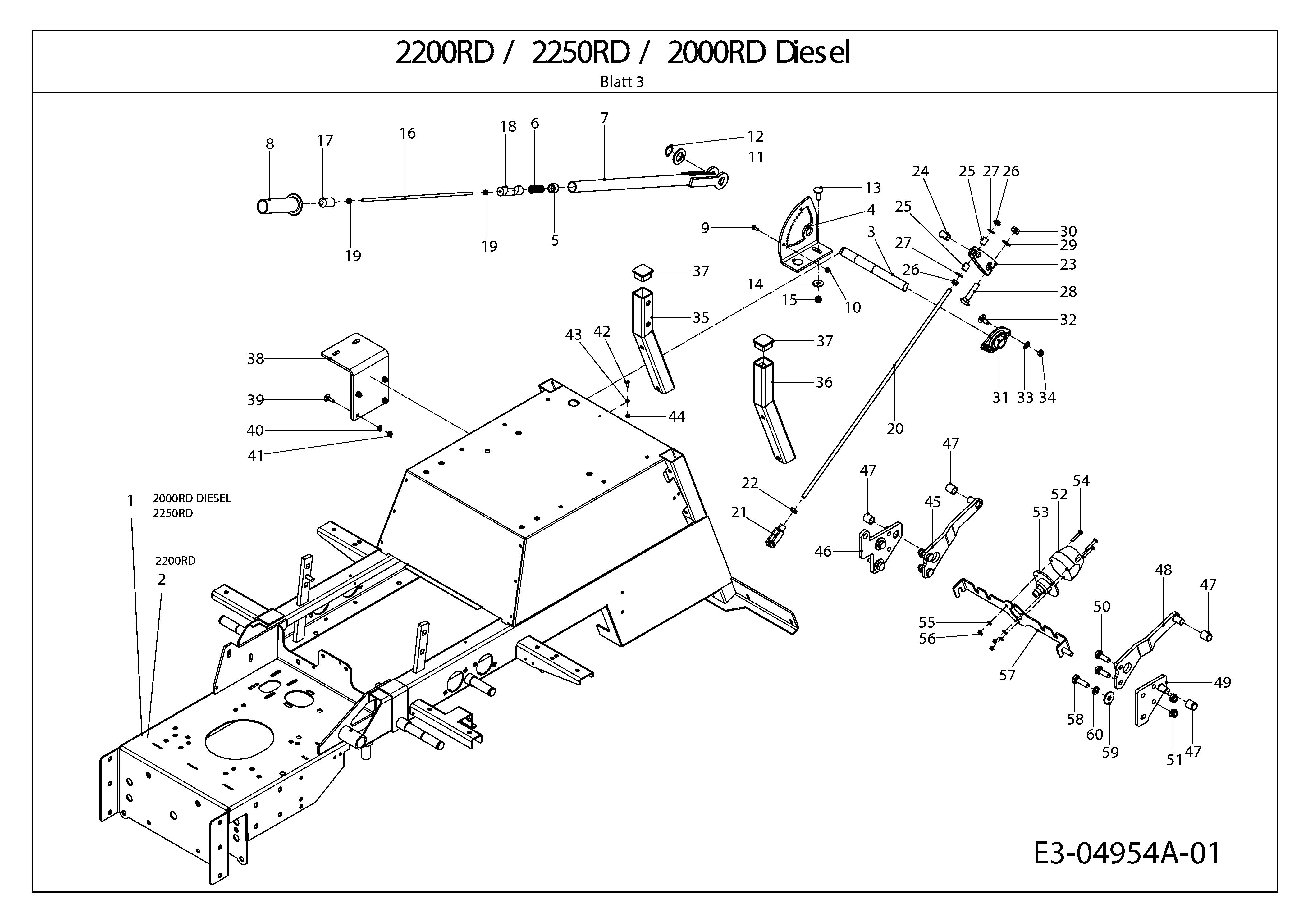

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD012078

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 FG10782 RAHMEN GENIETET N/A POA
002 FG12524 RAHMEN GENIETET N/A POA
003 FG105756 EXCAVATION SHAFT, MOW. MACH £44.50 Add
004 FG100194 EXCAVATION SEGMENT MOW. MACH. £42.00 Add
005 FG100379 SPRING GUIDE EXC. MOW. MACH. £14.25 Add
006 FG100223 PRESSURE SPRING £6.53 Add
007 FG100366 EXCAVATION LEVER £218.81 Add
008 FG100008 HANDLE BAR £12.75 Add
009 710-1707 HEX. SCREW M5x12 DIN 933-8.8 £3.67 Add
010 712-0675 NUT:HEX:M5 x.80:DIN 985 £4.05 Add
011 FG100056 WASHER £2.79 Add
012 716-04132 RING £3.51 Add
013 710-04451 BOLT:M8x1.25x25 DIN 603 £3.26 Add
014 736-0701 WASH:FLAT:8.4x24x2.00 DIN 9021 £3.62 Add
015 712-0692 HEX NUT £2.95 Add
016 FG100390 PEDAL PLATE FORWARD N/A POA
017 FG100377 PUSHER, EXCAV. MOW. MACH. £16.87 Add
018 FG100391 RASTER BOLT, EXCAV. MOW. MACH. £22.70 Add
019 712-0689 NUT:HEX:M6-1:DIN 934 £2.22 Add
020 FG105731 BRAKE LEVERAGE N/A POA
021 FG100176 CLEVIS RIGHT-HAND THREAD £21.23 Add
022 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
023 FG105757 CLAMP LEVER, EXCAVATION ROD N/A POA
024 FG100365 RECEIVER, BRAKE LEVERAGE N/A POA
025 FG100383 SPACER £8.65 Add
026 712-0692 HEX NUT £2.95 Add
027 736-0700 FLAT WASHER £2.50 Add
028 FG105865 ROUND-HEAD-SCREW N/A POA
029 736-0734 WASH:FLAT:10,5 IDx20 OD DIN125 £3.05 Add
030 712-0637 NUT:M10x1.5 DIN 985 NYLOCK £5.39 Add
031 FG105199 FLANGE BEARING £25.30 Add
032 FG100079 ROUND-HEAD SCREW £3.18 Add
033 736-0700 FLAT WASHER £2.50 Add
034 712-0692 HEX NUT £2.95 Add
035 FG12604 HALTERUNG RECHTS KPL. £117.23 Add
036 FG12605 HALTERUNG LINKS KPL. £117.23 Add
037 FG100342 PLUG PLASTICS: TUBE 35x35x1-3 £8.26 Add
038 FG105735 FREEWHEEL LEVER N/A POA
039 710-1687 BOLT £3.10 Add
040 736-0668 WASHER £2.12 Add
041 712-0691 HEX NUT M6 DIN 985 £2.53 Add
042 FG106136 FILLISTER FLANGE HEAD SCREW N/A POA
043 FG106134 LOCK WASHER A 4,3 DIN 6797 N/A POA
044 712-0636 NUT: HEX: M4: DIN 985 £4.05 Add
045 FG106141 HANGER ASS'Y TO FIX, RH £83.30 Add
046 FG106142 HANGER ASSEMBLY RH £77.09 Add
047 FG105423 FLOATING BEARING, NO COLLAR £5.76 Add
048 FG106143 HANGER ASS'Y TO FIX, LH £83.30 Add
049 FG106144 SUSPENSION LEFT £65.75 Add
050 FG105052 HEXAGONAL SCREW £2.42 Add
051 712-0637 NUT:M10x1.5 DIN 985 NYLOCK £5.39 Add
052 FG105072 POWER-SOCKET £12.75 Add
053 FG106125 Gasket N/A POA
054 FG106138 LENS HEAD SCREW W. CROSS SLOT N/A POA
055 736-0602 WASHER A 5,3 DIN 125 £2.57 Add
056 712-0675 NUT:HEX:M5 x.80:DIN 985 £4.05 Add
057 FG106140 SUPPORT REAR CIRCUIT POINTS £51.72 Add
058 FG100115 HEXAGONAL SCREW £3.29 Add
059 736-0702 WASHER £2.29 Add
060 736-0686 NO LONGER AVAILABLE N/A POA
